トイ クワッド に嵌った。：モーターテストの予定、モーターベンチ０号君:Motor Bench No.0
＜＜モーターベンチ０号君：使用予定部品：部分＞＞
[使用予定部品の写真]
写真に写っていないのは、
テスト用モーター
テスト用プロペラ
リポ電池、１Ｓ５００ｍＡｈ２５Ｃ、２Ｓ１３００ｍＡｈ２５Ｃ
テスト用FC など。
'
遅れて手配した、DC-50A-75mV Shunt が来たので、
モーターベンチ０号君：Motor Bench No.0 が組立できます。
SW を付けたいですが、最大：14.8V / 195A ＝ 2886 W ≒ 3KW
SWレベルではなく、電力用の開閉器のレベルですねぇ。困ったｗ
でも、測りたいのは、6A / 10A / 20A 程度ですし、
1S / 2S / 3S が、6Aを超えるかどうかが、目的ですので、
3S : 11.1Vは、14Vだとして , 6A で84Wなので、100W もあれば、足ります。
だとすると、中華スナップSW が使えますので、お手軽なこれを使ってしまいましょう。
SODIAL(R) 5 Pcs AC 250V/125V 2A黒いプラスチックのON / OFFボタン電源コードのスイッチ
https://www.amazon.co.jp/gp/product/B00IIDY8X6/ref=oh_aui_search_detailpage?ie=UTF8&psc=1
’

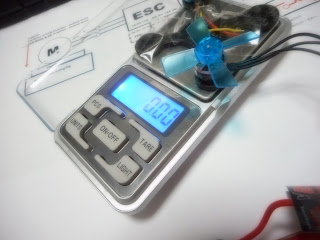

コイツは、浮力を計るのでなく、ペラを逆付けして、
押下力を、スケールで計る事で、対応します。
’
【結線】
DM:LED Display Voltage Current Meter
ST：Shunt / 50A 75mV National Standard DC Diverter
TB：Pins Spring Terminal Block
MT：MORTOR
V：VCC , G：GND
'
MT：MT1：TB1：ESC1：ESC：ESC-V2：TB4：DM-RED
MT2：TB2：ESC2 ：ESC-G2：TB5：DM-YELLOW：
MT3：TB3：ESC3
ServoTester +：ESC-BEC+
-：ESC-BEC-
S：ESC-SIG
TB4：DM-RED：---------------------------------------：DM：DM-V1：TB7：Lipo 3.7/7.4V+
TB5：DM-YELLOW：ST-ST：TB6：DM-BLACK： ：DM-G1：TB8：Lipo 3.7/7.4V-
TB4：1S-Lipo3.7V+ / 7.4V+ / 11.1V+
TB6：1S-Lipo3.7V- / 7.4V- / 11.1V-
電源コネクタ：PDB を使う事にして、
1S ：Molex 51005 / 51006、２個以上：Ｃ値を稼ぐ為
JST 2.0 / JST 1.5 / Molex 1.25
2S～：JST の赤
3S～：Tプラグ、XT60 , Tplug-XT60 , JST-T , JST-XT60
ラベル上は、↑：1S-3S 、↓：2S-3S

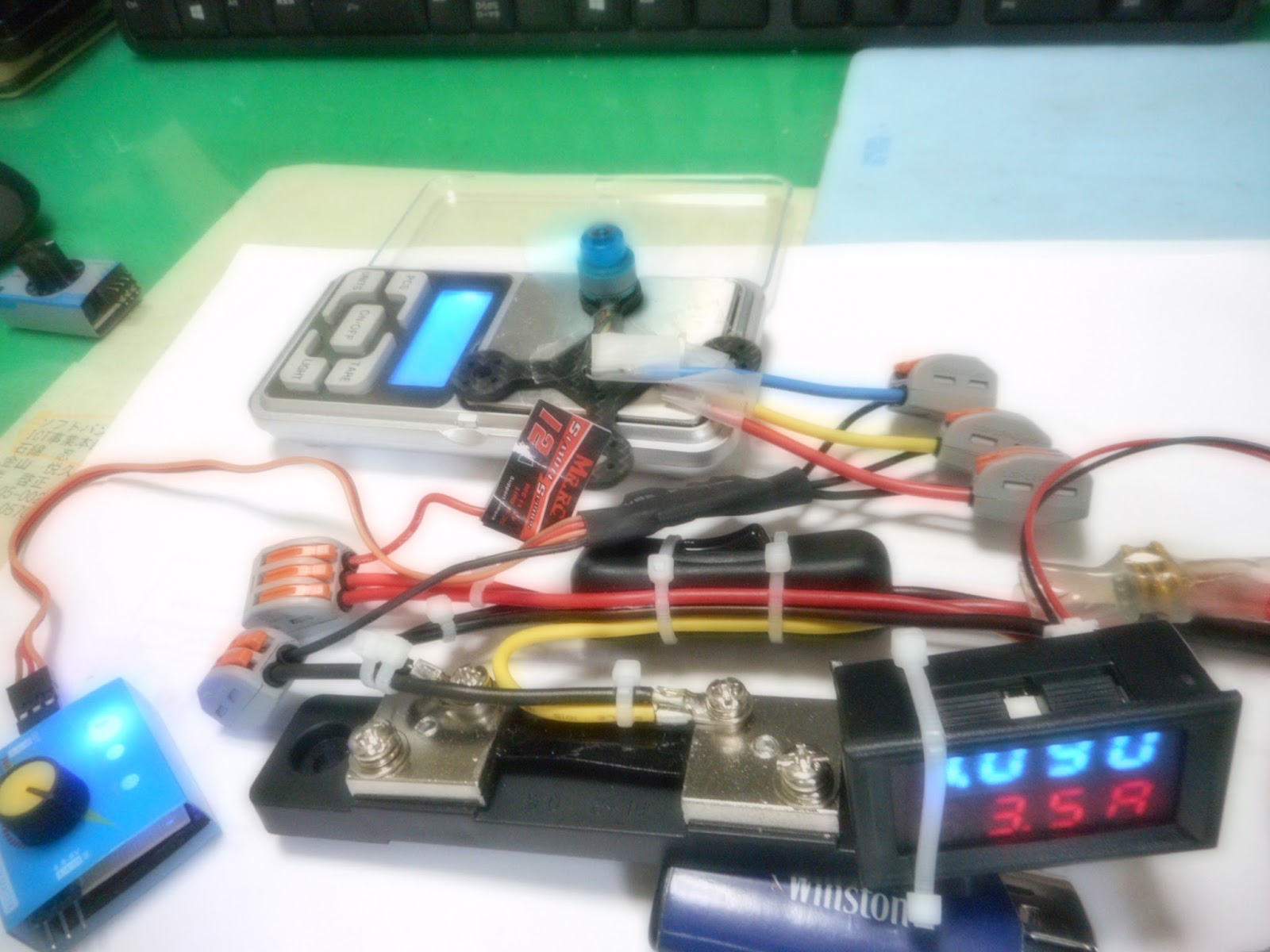

モーターベンチ０号君:Motor Bench No0 、主要部分：MAIN
50A Shunt ：04-APR-2018到着、
こたつSW、ポリスイッチ3A×2 追加
電源プラグ接続基板
【Brushless motor 捜索範囲の拡大ｗ】
あまりにも、資料が無いので、タオバオも検索対象にしてみました。
有名処は、タオバオの方が資料があるかもしれません。
無名＆ＯＥＭは、解らないのは、一緒でしたｗ
【ブラシレスモーターに付いて】
9N12P
９個のコイル、１２極：ポールの接続、一般的に３相モーターだから、
ポール
http://www.nidec.com/ja-JP/technology/motor/glossary/000/0526/
相
http://www.nidec.com/ja-JP/technology/motor/glossary/000/0328/
極数
http://www.nidec.com/ja-JP/technology/motor/glossary/000/0182/
極、相、スロットの関係
https://toshiba.semicon-storage.com/jp/design-support/e-learning/brushless_motor/chap2/1274507.html
０７０３
コイル径：７ｍｍ
コイル厚：３ｍｍ
外形の大きさでは無いので注意が必要です。
つまり、コイルの大きさが決まっている。
高ＫＶ＝太い線で、巻き数が少ない
低ＫＶ＝細い線で、巻き数が多い
磁石の磁束密度、線の導電率も関係しますが、
機械部分の方も、小さいモーターですので、
効率に影響があるはずです。
ラジコン用でも、空用と、車用は作りが違いますよね？
’
【入手済、入手予定、Brushless motor】
―――――――――――――――――――――――――――――――――――――――
OCDAY 1102 BR1102 8000KV 1-3S、４個,Shaft diameter: 1.5mm?、チェックすること
Eachine 1102 11500KV 1-2S 、８個 、青缶ジャンク,Shaft diameter: 1.5mm
―――――――――――――――――――――――――――――――――――――――
Mitoot 1103 7800kv 2-3S 、８個、Shaft diameter ：1.0mm ? 1.5mm?、チェックすること
EAGLEPOWER SA1103 Lite 8000KV Motor 2S-3S, 3.5A、１２個,Shaft diameter: 1.5mm
Makerfire D1103-10000KV 2S-3S、８個,Shaft diameter: 1.5mm
―――――――――――――――――――――――――――――――――――――――
SPC MAKER 1104-7500KV 2S-3S?、４個,Shaft diameter: 1.5mm
Mitoot R1104 7500KV 1S-2S?、８個,Shaft diameter: 1.5mm?、チェックすること
―――――――――――――――――――――――――――――――――――――――
Mitoot R1106 7500KV 1S-2S?、８個,Shaft diameter: 1.5mm?、チェックすること
―――――――――――――――――――――――――――――――――――――――
Shaft diameter が、1.0mm なら、熱収縮チューブか、
紙巻きして、瞬間接着剤、UVレジン処理。
【入手性が良い】
Eachine 1102 11500KV 1-2S 、赤缶、未入手
EAGLEPOWER SA1103 Lite 8000KV Motor 2S-3S, 3.5A
【入手時安価】
OCDAY BR1102 8000KV 1-3S
Eachine 1102 11500KV 1-2S 、青缶ジャンク
EAGLEPOWER SA1103 Lite 8000KV Motor 2S-3S, 3.5A
Mitoot R1103 7800kv 2-3S
Mitoot R1104 7500KV 1S-2S?
Mitoot R1106 7500KV 1S-2S?
【ＢＮＦ付属】
Eachine 1102 11500KV 1-2S 、ジャンク
Makerfire D1103-10000KV 2S-3S
SPC MAKER 1104-7500KV 2S-3S?
【使用注意】シャフト径が載って居ない物は、要注意
Goolrc 1103-10000KV , shuft 1.0 mm
Goolrc 1104-7500KV , shuft 1.0 mm ??
【入手済、Propeller】
―――――――――――――――――――――――――――――――――――――――
2230 , 2 blade , ABS , LKTR、マウントホール：ゆるめ
―――――――――――――――――――――――――――――――――――――――
2035L, 4 blade , ABS , EMAX AVAN,geekbuying:11xx motor 4500-6500kv with 2-4s lipo
2035 , 5 blade , ABS , SPC MAKER
2035 , 4 blade , ABS , GEMFAN? , geekbuying:0806/1103/1104 7000-10000KV Motor
2030 , 3 blade , ABS , DYS , banggood:1102, 1104, 1105 motor in 6500KV, 7500KV
―――――――――――――――――――――――――――――――――――――――
1935 , 3 blade , kingkong マウントホール：ぶかぶか、緩い
―――――――――――――――――――――――――――――――――――――――
1835 , 5 blade , ABS , SKYSTARS：マウントホールゆるめ
―――――――――――――――――――――――――――――――――――――――
1735 , 5 blade , ABS , DYS ELF , BE1102 10000KV
1735 , 4 blade , ABS , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
1630 , 3 blade , ABS , EMAX ?
―――――――――――――――――――――――――――――――――――――――
1535 , 4 blade , ABS , Makerfire , Makerfire 67 , 1103 1000KV
1535 , 4 blade , ABS , Racerstar , Eachine Aurora 68 68mm , 1102 11500KV
―――――――――――――――――――――――――――――――――――――――
この中で、直ぐにテストしたいのが
【最小電流値が測れると期待している。】、THRUST xx.x g , xx.x A
1535 , 4 blade , ABS , Racerstar
2230 , 2 blade , ABS , LKTR
【最大電流値が測れると期待している。】、THRUST xx.x g , xx.x A
※Brushless motor によっては、
回し切らない可能性も
2035L, 4 blade , ABS , EMAX AVAN , 11xx motor around 4500-6500kv with 2-4s lipo batteries.
2035 , 5 blade , ABS , SPC MAKER , 1102, 1103, 1104, 1105, 1106, 11xx motors
【動作テスト】
注意点：ＦＣを使えば確実に、ＥＳＣは停止する。SimonK ESCは、どう動く？
モーター回転中は、ＥＳＣの電源を切らない事。
電源を切ってしまうと、モーターが、発電機となり、ＥＳＣを壊すかも。
１．組み上げ具合、改善点などのメモを残す。
CC3D 用PDB が余っているので、これも使ってみる。
DC-DC step up / DC-DC step down
Lipo VCC：3.7V×2個並列、7.4V、11.1V?、14.8V?
Toggle Switch , Box
改善点：筐体に入れる事を考えて、筐体の選定も行う。
校正中：０．４０～０．４５位を０．４
０．４５～０．４９位を０．５
２．EMAX MR.RC 12A 1S-3S 品と、EMAX MR.RC 12A 2S-3S 品の違いの確認。
各々付け替えて、3.7V/7.4V Lipo での動作を確認する。
結果： 1S-3S:OK/NG , 2S-3S:OK/NG , 現状出荷状態のまま
1S-3S：1S-Lipo, BEC-2V , 現状出荷状態のまま、don't move. but stock.
2S-Lipo , BEC-4.99V , 動きが渋い感じがする。
ESC-SimonK の設定をしないと、ダメなのかななぁ。
動作確認：最大２７ｇ／３．７Ａ、ケーブルその他が邪魔している可能性も有るので、
固定方法、試験方法などを、動作確認しながら、考えていきます。
もうちょっと、あてになるモーターで試験してみました。
その前に、再度計測
同じプロペラを付け替えて、
EaglePower 1103-8000KVは、最大２．５Ａ、
Eachine 1102-11500KVよりは電流値が
１．０Ａも、下がっています。
でも、２７ｇ～２８ｇ位なのは、変わらず、
何か見落としがあるようです。
AVAN 2inch に変えて、
電流消費は、４．６～４．８Ａ位に増えました。
でも、２６ｇ～２７ｇなのは変わらず
何処に見落としがあるのでしょうねぇ。
最終段でも使っている Terminal Block が、
疑わしい第一候補です。明日にでも、取外してみましょう。
1S は行けそうなのがわかりましたが、回るか？飛ぶほどのTrust出るのか？
う、待て待て、
EaglePower SA1103 Lite のスペックは、
No-Load Current: 0.3A @6000KV ; 0.35A @8000KV ; 0.4A@10000KV
Max. Con. Current: 3.5A @6000KV; 4A@8000KV; 4.5A@10000KV
超えると、モーターが焼ける心配も。ペラサイズ、ピッチも出てないｗ
’
(09-Apr-2018)
更に気づいたところがあって、
SiomonK って、もしかして、高ＫＶモーターに対応していない？？
それならそれで、
DIATONE 激安FC：580円2S～6S & FriBee 激安ESC：440円2S～6S
に変更します。1S用は、DYS XSD7A Solder Version BLHeli - S を手配しなおしました。
未設定状態（出荷時）のまま使った、MR RC 12A(1S-3S label / 2S-3S label ）は、
どちらも、1S では、モーター回りませんでした。
⇒Lipo Cut Off 電圧位は、設定しないと、いけないのかなぁ？
’
押下げ力のも問題は、「友の会」で書込みがありまして、
正常方向に付けたプロペラの、逆推進力は、弱いらしいです。
⇒タートルモードで、起き上がれないという書込みの一環でした。
プロペラも、下向き推進力様に付け直します。
(11-APR-2018)
プロペラ逆向き（上に風が吹くように）に付けましたが、1535プロペラ
やはり、２４～２７ｇ:2SのDSHOT600、dysDIY2S-SA1103/8000KV、@2.8A
２１～２６ｇ:1SのDSHOT600 / 1102-11500KV,dysDIY1S、@2.8A
１７～１８ｇ：1SのDSHOT600 / SA1103-8000KV Lite、@1.3A
３．Eachine 1102 / 11500KV / 1S-2S での動作を確認する。
―――――――――――――――――――――――――――――――――――――――
Eachine 1102 / 11500KV / 1S-2S / 青缶 / with Propeller holdable screw
1S：Keenstone , 3.7V/500mAh/25C/1.8Wh , Full charge , Two in parallel
25C / 50C , 12.5 / 25 A ,
Parallel 25C / 50C , 25 / 50 A,
Parallel 70% 35C / 70C , 35 / 70 A
ESC：EMAX MR.RC 12A/1S-3S , EMAX MR.RC 12A/2S-3S , Servo Tester
0%：VR-MIN/SW-Manual、50%：SW-Neutral、100%：VR-MAX/SW-Manual
―――――――――――――――――――――――――――――――――――――――
No Load ： 0%: A / 0.00 g、50%: A / xx.x g、100%: A / xx.x g
―――――――――――――――――――――――――――――――――――――――
1535 ：50%: A / xx.x g、100%: A / xx.x g , ジャンクEachine Revenger55
―――――――――――――――――――――――――――――――――――――――
2230 ：50%: A / xx.x g、100%: A / xx.x g, 2 blade , LKTR
―――――――――――――――――――――――――――――――――――――――
2035L：50%: A / xx.x g、100%: A / xx.x g, 4 blade , EMAX AVAN
2035 ：50%: A / xx.x g、100%: A / xx.x g, 5 blade , SPC MAKER
2035 ：50%: A / xx.x g、100%: A / xx.x g, 4 blade , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
2030 ：50%: A / xx.x g、100%: A / xx.x g , 3 blade , DYS
―――――――――――――――――――――――――――――――――――――――
1935 ：50%: A / xx.x g、100%: A / xx.x g , 3 blade , Kingkong
―――――――――――――――――――――――――――――――――――――――
1835 ：50%: A / xx.x g、100%: A / xx.x g, 5 blade , SKYSTARS
―――――――――――――――――――――――――――――――――――――――
1735 ：50%: A / xx.x g、100%: A / xx.x g , 5 blade , DYS ELF
1735 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
1630 ：50%: A / xx.x g、100%: A / xx.x g, 3 blade , EMAX ?
―――――――――――――――――――――――――――――――――――――――
1535 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , Makerfire
1535 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , Racerstar
―――――――――――――――――――――――――――――――――――――――
常用電流容量：前側のＣ値×バッテリー容量
瞬時電流容量：後側のＣ値×バッテリー容量
―――――――――――――――――――――――――――――――――――――――
Eachine 1102 / 11500KV / 1S-2S / 青缶 / with Propeller holdable screw
2S：ZOP Power 7.4V 1300mah 2S 20C 能力不足？選択肢は、Kypom ?
ZOP Power 7.4V 1300mah 2S 20C 、３個、26 / 52A
Kypom K6 7.4V 450mAh 35C/70C、 ３個、15.75/31.5 A
SPC MAKER 7.4V 500mAh 30C 、２個、15 / 30 A
Makerfire 400mAh 7.4V 2S 30C 、２個、 12 / 24 A
ESC：EMAX MR.RC 12A/1S-3S , EMAX MR.RC 12A/2S-3S , Servo Tester
0%：VR-MIN/SW-Manual、50%：SW-Neutral、100%：VR-MAX/SW-Manual
―――――――――――――――――――――――――――――――――――――――
No Load ： 0%: A / 0.00 g、50%: A / xx.x g、100%: A / xx.x g
―――――――――――――――――――――――――――――――――――――――
1535 ：50%: A / xx.x g、100%: A / xx.x g , ジャンクEachine Revenger55
―――――――――――――――――――――――――――――――――――――――
2230 ：50%: A / xx.x g、100%: A / xx.x g, 2 blade , LKTR
―――――――――――――――――――――――――――――――――――――――
2035L：50%: A / xx.x g、100%: A / xx.x g, 4 blade , EMAX AVAN
2035 ：50%: A / xx.x g、100%: A / xx.x g, 5 blade , SPC MAKER
2035 ：50%: A / xx.x g、100%: A / xx.x g, 4 blade , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
2030 ：50%: A / xx.x g、100%: A / xx.x g , 3 blade , DYS
―――――――――――――――――――――――――――――――――――――――
1935 ：50%: A / xx.x g、100%: A / xx.x g , 3 blade , Kingkong
―――――――――――――――――――――――――――――――――――――――
1835 ：50%: A / xx.x g、100%: A / xx.x g, 5 blade , SKYSTARS
―――――――――――――――――――――――――――――――――――――――
1735 ：50%: A / xx.x g、100%: A / xx.x g , 5 blade , DYS ELF
1735 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
1630 ：50%: A / xx.x g、100%: A / xx.x g, 3 blade , EMAX ?
―――――――――――――――――――――――――――――――――――――――
1535 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , Makerfire
1535 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , Racerstar
―――――――――――――――――――――――――――――――――――――――
3S：ZOP , 11.1V / 1500 mAh / 40C / 80C ×２個 , 60 / 120 A
4S：TURNIGY , 14.8V / 1300 mAh / 25C / 50C , 32.5 / 65 A
KyPOM , 14.8V / 1300 mAh , 19.2Wh / 75C-97.5A , 150C-195.0A Burst
２０１８－ＭＡＹ－２９
RC GROUP の記事を参考に
取敢えず手持ちで、出来る物で検証。
Brushed Micro Motor & Prop Testing
https://www.rcgroups.com/forums/showthread.php?2778460-Brushed-Micro-Motor-Prop-Testing
意外と行けそうだぁ。(≧▽≦)
ここまでは、いい感じ(^_-)-☆
SE0603 Thrust 試験風景：Banggood (2018-JUN-08：何時迄残っているか分かりません。）
https://www.banggood.com/Happymodel-SE0603-1S-16000KV-19000KV-Brushless-Motor-for-RC-FPV-Racing-Drone-p-1283531.html?rmmds=search&cur_warehouse=CN
ちなみに、↑の写真の検査器具相当品は、Aliexpress で、購入可能かもしれません。
１５万～３０万以上の様子。

TinyWhoop 5パック目
[434]
https://drive.google.com/open?id=1PI3VQnJJGlm8Zd_Kz16x2dTJfm2zN_NthQ-eovsFesc
[使用予定部品の写真]
写真に写っていないのは、
テスト用モーター
テスト用プロペラ
リポ電池、１Ｓ５００ｍＡｈ２５Ｃ、２Ｓ１３００ｍＡｈ２５Ｃ
テスト用FC など。
'
遅れて手配した、DC-50A-75mV Shunt が来たので、
モーターベンチ０号君：Motor Bench No.0 が組立できます。
SW を付けたいですが、最大：14.8V / 195A ＝ 2886 W ≒ 3KW
SWレベルではなく、電力用の開閉器のレベルですねぇ。困ったｗ
でも、測りたいのは、6A / 10A / 20A 程度ですし、
1S / 2S / 3S が、6Aを超えるかどうかが、目的ですので、
3S : 11.1Vは、14Vだとして , 6A で84Wなので、100W もあれば、足ります。
だとすると、中華スナップSW が使えますので、お手軽なこれを使ってしまいましょう。
SODIAL(R) 5 Pcs AC 250V/125V 2A黒いプラスチックのON / OFFボタン電源コードのスイッチ
https://www.amazon.co.jp/gp/product/B00IIDY8X6/ref=oh_aui_search_detailpage?ie=UTF8&psc=1
’
コイツは、浮力を計るのでなく、ペラを逆付けして、
押下力を、スケールで計る事で、対応します。
’
【結線】
DM:LED Display Voltage Current Meter
ST：Shunt / 50A 75mV National Standard DC Diverter
TB：Pins Spring Terminal Block
MT：MORTOR
V：VCC , G：GND
'
MT：MT1：TB1：ESC1：ESC：ESC-V2：TB4：DM-RED
MT2：TB2：ESC2 ：ESC-G2：TB5：DM-YELLOW：
MT3：TB3：ESC3
ServoTester +：ESC-BEC+
-：ESC-BEC-
S：ESC-SIG
TB4：DM-RED：---------------------------------------：DM：DM-V1：TB7：Lipo 3.7/7.4V+
TB5：DM-YELLOW：ST-ST：TB6：DM-BLACK： ：DM-G1：TB8：Lipo 3.7/7.4V-
TB4：1S-Lipo3.7V+ / 7.4V
TB6：1S-Lipo3.7V- / 7.4V- / 11.1V-
1S ：Molex 51005 / 51006、２個以上：Ｃ値を稼ぐ為
JST 2.0 / JST 1.5 / Molex 1.25
2S～：JST の赤
3S～：Tプラグ、XT60 , Tplug-XT60 , JST-T , JST-XT60
ラベル上は、↑：1S-3S 、↓：2S-3S
モーターベンチ０号君:Motor Bench No0 、主要部分：MAIN
50A Shunt ：04-APR-2018到着、
こたつSW、ポリスイッチ3A×2 追加
電源プラグ接続基板
【Brushless motor 捜索範囲の拡大ｗ】
あまりにも、資料が無いので、タオバオも検索対象にしてみました。
有名処は、タオバオの方が資料があるかもしれません。
無名＆ＯＥＭは、解らないのは、一緒でしたｗ
【ブラシレスモーターに付いて】
9N12P
９個のコイル、１２極：ポールの接続、一般的に３相モーターだから、
ポール
http://www.nidec.com/ja-JP/technology/motor/glossary/000/0526/
相
http://www.nidec.com/ja-JP/technology/motor/glossary/000/0328/
極数
http://www.nidec.com/ja-JP/technology/motor/glossary/000/0182/
極、相、スロットの関係
https://toshiba.semicon-storage.com/jp/design-support/e-learning/brushless_motor/chap2/1274507.html
０７０３
コイル径：７ｍｍ
コイル厚：３ｍｍ
外形の大きさでは無いので注意が必要です。
つまり、コイルの大きさが決まっている。
高ＫＶ＝太い線で、巻き数が少ない
低ＫＶ＝細い線で、巻き数が多い
磁石の磁束密度、線の導電率も関係しますが、
機械部分の方も、小さいモーターですので、
効率に影響があるはずです。
ラジコン用でも、空用と、車用は作りが違いますよね？
’
【入手済、入手予定、Brushless motor】
―――――――――――――――――――――――――――――――――――――――
OCDAY 1102 BR1102 8000KV 1-3S、４個,Shaft diameter: 1.5mm?、チェックすること
Eachine 1102 11500KV 1-2S 、８個 、青缶ジャンク,Shaft diameter: 1.5mm
―――――――――――――――――――――――――――――――――――――――
Mitoot 1103 7800kv 2-3S 、８個、Shaft diameter ：1.0mm ? 1.5mm?、チェックすること
EAGLEPOWER SA1103 Lite 8000KV Motor 2S-3S, 3.5A、１２個,Shaft diameter: 1.5mm
Makerfire D1103-10000KV 2S-3S、８個,Shaft diameter: 1.5mm
―――――――――――――――――――――――――――――――――――――――
SPC MAKER 1104-7500KV 2S-3S?、４個,Shaft diameter: 1.5mm
Mitoot R1104 7500KV 1S-2S?、８個,Shaft diameter: 1.5mm?、チェックすること
―――――――――――――――――――――――――――――――――――――――
Mitoot R1106 7500KV 1S-2S?、８個,Shaft diameter: 1.5mm?、チェックすること
―――――――――――――――――――――――――――――――――――――――
Shaft diameter が、1.0mm なら、熱収縮チューブか、
紙巻きして、瞬間接着剤、UVレジン処理。
【入手性が良い】
Eachine 1102 11500KV 1-2S 、赤缶、未入手
EAGLEPOWER SA1103 Lite 8000KV Motor 2S-3S, 3.5A
【入手時安価】
OCDAY BR1102 8000KV 1-3S
Eachine 1102 11500KV 1-2S 、青缶ジャンク
EAGLEPOWER SA1103 Lite 8000KV Motor 2S-3S, 3.5A
Mitoot R1103 7800kv 2-3S
Mitoot R1104 7500KV 1S-2S?
Mitoot R1106 7500KV 1S-2S?
【ＢＮＦ付属】
Eachine 1102 11500KV 1-2S 、ジャンク
Makerfire D1103-10000KV 2S-3S
SPC MAKER 1104-7500KV 2S-3S?
【使用注意】シャフト径が載って居ない物は、要注意
Goolrc 1103-10000KV , shuft 1.0 mm
Goolrc 1104-7500KV , shuft 1.0 mm ??
【入手済、Propeller】
―――――――――――――――――――――――――――――――――――――――
2230 , 2 blade , ABS , LKTR、マウントホール：ゆるめ
―――――――――――――――――――――――――――――――――――――――
2035L, 4 blade , ABS , EMAX AVAN,geekbuying:11xx motor 4500-6500kv with 2-4s lipo
2035 , 5 blade , ABS , SPC MAKER
2035 , 4 blade , ABS , GEMFAN? , geekbuying:0806/1103/1104 7000-10000KV Motor
2030 , 3 blade , ABS , DYS , banggood:1102, 1104, 1105 motor in 6500KV, 7500KV
―――――――――――――――――――――――――――――――――――――――
1935 , 3 blade , kingkong マウントホール：ぶかぶか、緩い
―――――――――――――――――――――――――――――――――――――――
1835 , 5 blade , ABS , SKYSTARS：マウントホールゆるめ
―――――――――――――――――――――――――――――――――――――――
1735 , 5 blade , ABS , DYS ELF , BE1102 10000KV
1735 , 4 blade , ABS , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
1630 , 3 blade , ABS , EMAX ?
―――――――――――――――――――――――――――――――――――――――
1535 , 4 blade , ABS , Makerfire , Makerfire 67 , 1103 1000KV
1535 , 4 blade , ABS , Racerstar , Eachine Aurora 68 68mm , 1102 11500KV
―――――――――――――――――――――――――――――――――――――――
この中で、直ぐにテストしたいのが
【最小電流値が測れると期待している。】、THRUST xx.x g , xx.x A
1535 , 4 blade , ABS , Racerstar
2230 , 2 blade , ABS , LKTR
【最大電流値が測れると期待している。】、THRUST xx.x g , xx.x A
※Brushless motor によっては、
回し切らない可能性も
2035L, 4 blade , ABS , EMAX AVAN , 11xx motor around 4500-6500kv with 2-4s lipo batteries.
2035 , 5 blade , ABS , SPC MAKER , 1102, 1103, 1104, 1105, 1106, 11xx motors
【動作テスト】
注意点：ＦＣを使えば確実に、ＥＳＣは停止する。SimonK ESCは、どう動く？
モーター回転中は、ＥＳＣの電源を切らない事。
電源を切ってしまうと、モーターが、発電機となり、ＥＳＣを壊すかも。
１．組み上げ具合、改善点などのメモを残す。
CC3D 用PDB が余っているので、これも使ってみる。
DC-DC step up / DC-DC step down
Lipo VCC：3.7V×2個並列、7.4V、11.1V?、14.8V?
Toggle Switch , Box
改善点：筐体に入れる事を考えて、筐体の選定も行う。
校正中：０．４０～０．４５位を０．４
０．４５～０．４９位を０．５
２．EMAX MR.RC 12A 1S-3S 品と、EMAX MR.RC 12A 2S-3S 品の違いの確認。
各々付け替えて、3.7V/7.4V Lipo での動作を確認する。
結果： 1S-3S:OK/NG , 2S-3S:OK/NG , 現状出荷状態のまま
1S-3S：1S-Lipo, BEC-2V , 現状出荷状態のまま、don't move. but stock.
2S-Lipo , BEC-4.99V , 動きが渋い感じがする。
ESC-SimonK の設定をしないと、ダメなのかななぁ。
動作確認：最大２７ｇ／３．７Ａ、ケーブルその他が邪魔している可能性も有るので、
固定方法、試験方法などを、動作確認しながら、考えていきます。
その前に、再度計測
Eachine 1102-11500KVよりは電流値が
１．０Ａも、下がっています。
何か見落としがあるようです。
何処に見落としがあるのでしょうねぇ。
疑わしい第一候補です。明日にでも、取外してみましょう。
1S は行けそうなのがわかりましたが、回るか？飛ぶほどのTrust出るのか？
う、待て待て、
EaglePower SA1103 Lite のスペックは、
No-Load Current: 0.3A @6000KV ; 0.35A @8000KV ; 0.4A@10000KV
Max. Con. Current: 3.5A @6000KV; 4A@8000KV; 4.5A@10000KV
超えると、モーターが焼ける心配も。ペラサイズ、ピッチも出てないｗ
’
(09-Apr-2018)
更に気づいたところがあって、
SiomonK って、もしかして、高ＫＶモーターに対応していない？？
それならそれで、
DIATONE 激安FC：580円2S～6S & FriBee 激安ESC：440円2S～6S
に変更します。1S用は、DYS XSD7A Solder Version BLHeli - S を手配しなおしました。
未設定状態（出荷時）のまま使った、MR RC 12A(1S-3S label / 2S-3S label ）は、
どちらも、1S では、モーター回りませんでした。
⇒Lipo Cut Off 電圧位は、設定しないと、いけないのかなぁ？
’
押下げ力のも問題は、「友の会」で書込みがありまして、
正常方向に付けたプロペラの、逆推進力は、弱いらしいです。
⇒タートルモードで、起き上がれないという書込みの一環でした。
プロペラも、下向き推進力様に付け直します。
(11-APR-2018)
プロペラ逆向き（上に風が吹くように）に付けましたが、1535プロペラ
やはり、２４～２７ｇ:2SのDSHOT600、dysDIY2S-SA1103/8000KV、@2.8A
２１～２６ｇ:1SのDSHOT600 / 1102-11500KV,dysDIY1S、@2.8A
１７～１８ｇ：1SのDSHOT600 / SA1103-8000KV Lite、@1.3A
３．Eachine 1102 / 11500KV / 1S-2S での動作を確認する。
―――――――――――――――――――――――――――――――――――――――
Eachine 1102 / 11500KV / 1S-2S / 青缶 / with Propeller holdable screw
1S：Keenstone , 3.7V/500mAh/25C/1.8Wh , Full charge , Two in parallel
25C / 50C , 12.5 / 25 A ,
Parallel 25C / 50C , 25 / 50 A,
Parallel 70% 35C / 70C , 35 / 70 A
ESC：EMAX MR.RC 12A/1S-3S , EMAX MR.RC 12A/2S-3S , Servo Tester
0%：VR-MIN/SW-Manual、50%：SW-Neutral、100%：VR-MAX/SW-Manual
―――――――――――――――――――――――――――――――――――――――
No Load ： 0%: A / 0.00 g、50%: A / xx.x g、100%: A / xx.x g
―――――――――――――――――――――――――――――――――――――――
1535 ：50%: A / xx.x g、100%: A / xx.x g , ジャンクEachine Revenger55
―――――――――――――――――――――――――――――――――――――――
2230 ：50%: A / xx.x g、100%: A / xx.x g, 2 blade , LKTR
―――――――――――――――――――――――――――――――――――――――
2035L：50%: A / xx.x g、100%: A / xx.x g, 4 blade , EMAX AVAN
2035 ：50%: A / xx.x g、100%: A / xx.x g, 5 blade , SPC MAKER
2035 ：50%: A / xx.x g、100%: A / xx.x g, 4 blade , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
2030 ：50%: A / xx.x g、100%: A / xx.x g , 3 blade , DYS
―――――――――――――――――――――――――――――――――――――――
1935 ：50%: A / xx.x g、100%: A / xx.x g , 3 blade , Kingkong
―――――――――――――――――――――――――――――――――――――――
1835 ：50%: A / xx.x g、100%: A / xx.x g, 5 blade , SKYSTARS
―――――――――――――――――――――――――――――――――――――――
1735 ：50%: A / xx.x g、100%: A / xx.x g , 5 blade , DYS ELF
1735 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
1630 ：50%: A / xx.x g、100%: A / xx.x g, 3 blade , EMAX ?
―――――――――――――――――――――――――――――――――――――――
1535 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , Makerfire
1535 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , Racerstar
―――――――――――――――――――――――――――――――――――――――
常用電流容量：前側のＣ値×バッテリー容量
瞬時電流容量：後側のＣ値×バッテリー容量
―――――――――――――――――――――――――――――――――――――――
Eachine 1102 / 11500KV / 1S-2S / 青缶 / with Propeller holdable screw
2S：ZOP Power 7.4V 1300mah 2S 20C 能力不足？選択肢は、Kypom ?
ZOP Power 7.4V 1300mah 2S 20C 、３個、26 / 52A
Kypom K6 7.4V 450mAh 35C/70C、 ３個、15.75/31.5 A
SPC MAKER 7.4V 500mAh 30C 、２個、15 / 30 A
Makerfire 400mAh 7.4V 2S 30C 、２個、 12 / 24 A
ESC：EMAX MR.RC 12A/1S-3S , EMAX MR.RC 12A/2S-3S , Servo Tester
0%：VR-MIN/SW-Manual、50%：SW-Neutral、100%：VR-MAX/SW-Manual
―――――――――――――――――――――――――――――――――――――――
No Load ： 0%: A / 0.00 g、50%: A / xx.x g、100%: A / xx.x g
―――――――――――――――――――――――――――――――――――――――
1535 ：50%: A / xx.x g、100%: A / xx.x g , ジャンクEachine Revenger55
―――――――――――――――――――――――――――――――――――――――
2230 ：50%: A / xx.x g、100%: A / xx.x g, 2 blade , LKTR
―――――――――――――――――――――――――――――――――――――――
2035L：50%: A / xx.x g、100%: A / xx.x g, 4 blade , EMAX AVAN
2035 ：50%: A / xx.x g、100%: A / xx.x g, 5 blade , SPC MAKER
2035 ：50%: A / xx.x g、100%: A / xx.x g, 4 blade , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
2030 ：50%: A / xx.x g、100%: A / xx.x g , 3 blade , DYS
―――――――――――――――――――――――――――――――――――――――
1935 ：50%: A / xx.x g、100%: A / xx.x g , 3 blade , Kingkong
―――――――――――――――――――――――――――――――――――――――
1835 ：50%: A / xx.x g、100%: A / xx.x g, 5 blade , SKYSTARS
―――――――――――――――――――――――――――――――――――――――
1735 ：50%: A / xx.x g、100%: A / xx.x g , 5 blade , DYS ELF
1735 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , GEMFAN?
―――――――――――――――――――――――――――――――――――――――
1630 ：50%: A / xx.x g、100%: A / xx.x g, 3 blade , EMAX ?
―――――――――――――――――――――――――――――――――――――――
1535 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , Makerfire
1535 ：50%: A / xx.x g、100%: A / xx.x g , 4 blade , Racerstar
―――――――――――――――――――――――――――――――――――――――
3S：ZOP , 11.1V / 1500 mAh / 40C / 80C ×２個 , 60 / 120 A
4S：TURNIGY , 14.8V / 1300 mAh / 25C / 50C , 32.5 / 65 A
KyPOM , 14.8V / 1300 mAh , 19.2Wh / 75C-97.5A , 150C-195.0A Burst
２０１８－ＭＡＹ－２９
RC GROUP の記事を参考に
取敢えず手持ちで、出来る物で検証。
Brushed Micro Motor & Prop Testing
https://www.rcgroups.com/forums/showthread.php?2778460-Brushed-Micro-Motor-Prop-Testing
２０１８－ＭＡＲ－３０
ダイソー１００円木っ端で、
【木っ端Thrustメータ：性能確認準備版】
を作ってみよう。
’
【木っ端Thrustメータ：性能確認準備版】
ダイソー１００円木っ端
Revenger55フレーム：アームだけ安いの売ってないかなぁｗ
まともそうで安いのが、DYS ELF のフレーム：Banggood 385円
デジタル秤０．０１ｇ級
接着剤、No.3針ホッチキス、木ねじ等
錘になる物
ＦＣ：安い奴、ＰＤＢ機能付,Banggood
ＥＳＣ：２Ｓ－６Ｓ：３０Ａ、BLheli_S、Gearbest
１Ｓ－２Ｓ： ６Ａ、BLheli_S、Gearbesｔ、1Sを特に注意
ＤＣ－ＤＣ：ＳｔｅｐＵＰ、ＳｔｅｐＤｏｗｎ、Banggood
ケーブル、コネクタ類
電源用電池
ＤＣ１０Ａ以上測れる、０．０１Ａ級電流計、０．１Ａ級でも可
（可能であれば、１００Ａで、０．０１Ａ品：Banggood で、Shunt込で、２０００円程度
現状11xxで、1個でも3.0A以上は流れるので、テスター等は不適）
'
Servo / ESC tester & SimonK ESC & SimonK programing card
でも可能かどうか、要検証。（SimonKだと、KV値が大きい物は扱えない様子です。）
’
URUAV UR65 FPV Racing Drone Spare Part 65mm Frame Kit ：３８０円
https:/
安いだけに、早速売切れ、４個は欲しかったｗ
Bwhoop75 75mm Brushless Tiny Whoop Frame Kit for Indoor FPV RC Drone
2PCS 75mm Frame Kit for Kingkong/LDARC TINY 7X RC Quadcopter Spare Parts
は、ひと回りしたのか、販売中
Revenger55フレーム：アームだけ安いの売ってないかなぁｗ
まともそうで安いのが、DYS ELF のフレーム：Banggood 385円
デジタル秤０．０１ｇ級
接着剤、No.3針ホッチキス、木ねじ等
錘になる物
ＦＣ：安い奴、ＰＤＢ機能付,Banggood
ＥＳＣ：２Ｓ－６Ｓ：３０Ａ、BLheli_S、Gearbest
１Ｓ－２Ｓ： ６Ａ、BLheli_S、Gearbesｔ、1Sを特に注意
ＤＣ－ＤＣ：ＳｔｅｐＵＰ、ＳｔｅｐＤｏｗｎ、Banggood
ケーブル、コネクタ類
電源用電池
ＤＣ１０Ａ以上測れる、０．０１Ａ級電流計、０．１Ａ級でも可
（可能であれば、１００Ａで、０．０１Ａ品：Banggood で、Shunt込で、２０００円程度
現状11xxで、1個でも3.0A以上は流れるので、テスター等は不適）
'
Servo / ESC tester & SimonK ESC & SimonK programing card
でも可能かどうか、要検証。（SimonKだと、KV値が大きい物は扱えない様子です。）
’
URUAV UR65 FPV Racing Drone Spare Part 65mm Frame Kit ：３８０円
https:/
安いだけに、早速売切れ、４個は欲しかったｗ
Bwhoop75 75mm Brushless Tiny Whoop Frame Kit for Indoor FPV RC Drone
2PCS 75mm Frame Kit for Kingkong/LDARC TINY 7X RC Quadcopter Spare Parts
は、ひと回りしたのか、販売中
SE0603 Thrust 試験風景：Banggood (2018-JUN-08：何時迄残っているか分かりません。）
https://www.banggood.com/Happymodel-SE0603-1S-16000KV-19000KV-Brushless-Motor-for-RC-FPV-Racing-Drone-p-1283531.html?rmmds=search&cur_warehouse=CN
ちなみに、↑の写真の検査器具相当品は、Aliexpress で、購入可能かもしれません。
１５万～３０万以上の様子。
