トイ クワッド に嵌った。：モーターテストの予定、準備
ブラシレスモーターの中でも、
小型の１１ＸＸシリーズ以下は、特に情報が少ない。まともなスペックシートも見つからない。
例えば、Ａ社1103-8000KV と Ｂ社 1103-8000KV など、比較すらできない。
1103-8000KV であれば、実際上、近い消費電流だという話も聞きますが、
カタログ値では、良く解りません。
何が知りたいか？使用可能なＥＳＣの容量を知りたいだけです。
ＥＳＣの容量で、FC&ESC セット品の価格が結構違います。
1535 ～ 2040 / 2045 辺りまでの最大電流が解ればと思っています。
【テストモーター】
●：EAGLEPOWER SA1103 Lite 8000KV Motor 2S-3S, 3.5A
https://www.gearbest.com/motor/pp_1199430.html
https://www.banggood.com/EaglePower-SA1103-1103-8000KV-2-3S-Motor-for-RC-Drone-FPV-Racing-p-1242998.html?rmmds=search&cur_warehouse=CN
https://www.banggood.com/EaglePower-SA1103-Lite-1103-6000KV-8000KV-10000KV-2-3S-Motor-for-RC-Drone-FPV-Racing-p-1242994.html?rmmds=search&cur_warehouse=CN
SA1103 ： 3.5A / 8000KV/2S/1535&2035
SA1103 Lite： 3.5A/6000KV/2S/1535&2035 , 4.0A/8000KV/2S/1535&2035 ,
4.5A/10000KV/2S/1535&2035
Racerstar Racing Edition ：
2.3A/8000KV/3.7V/3020 , 5.0A/8000KV/7.4V/3020 , 4.7A/8000KV/11.1V/2030
2.9A/10000KV/3.7V/3020, 6.2A/10000KV/7.4V/3020, 5.8A/10000KV/11.1V/2030
×：Eachine 1102 11500KV 1-2S Brushless Motor for Aurora 68 RC Drone FPV Racing
https://www.banggood.com/Eachine-1102-11500KV-1-2S-Brushless-Motor-for-Aurora-68-Mini-Racing-Drone-p-1137426.html?rmmds=search&cur_warehouse=CN
赤缶：1S-2S ：未入手, 7.2A/11500KV/7.4V/1535-4blades
●：Eachine Revenger55 55mm RC FPV Racing Drone BNF 6A Dshot 600TVL 5.8G 48CH VTX
https://www.banggood.com/Eachine-Revenger55-Micro-55mm-RC-FPV-Racing-Drone-BNF-with-F3-6A-BLHeli_S-Dshot-600TVL-5-8G-48CH-VTX-p-1158377.html?rmmds=search&cur_warehouse=CN
青缶：1S-2S：ジャンク８個,
●：Makerfire Armor 67 搭載, Makerfire D1103-10000KV 2S-3S?
https://www.gearbest.com/brushless-fpv-racer/pp_656021.html
SA1103 ： 3.5A / 8000KV/2S/1535&2035
SA1103 Lite： 3.5A/6000KV/2S/1535&2035 , 4.0A/8000KV/2S/1535&2035 ,
4.5A/10000KV/2S/1535&2035
Racerstar Racing Edition ：
2.3A/8000KV/3.7V/3020 , 5.0A/8000KV/7.4V/3020 , 4.7A/8000KV/11.1V/2030
2.9A/10000KV/3.7V/3020, 6.2A/10000KV/7.4V/3020, 5.8A/10000KV/11.1V/2030
●：SPC MAKER SPC 80A 搭載、SPC MAKER 1104-7500KV 2S-3S?
https://www.gearbest.com/brushless-fpv-racer/pp_760156.html
元々のモーターは、1105 / 1106 を使う予定だったのでは？と疑問も沸きますが。
1104は台座付。
Eachne 7.8A//7500KV/7.4V/2035-4blades , 6.2A/7500KV/7.4V/2030-3blades
HGLRC FLAME 11.8A/7500KV/2S/不明
Racerstar Racing Edition 4.1A/7000KV/7.4V/3020
4pcs/lot Mitoot R1104 7500KV Brushless Motor for 2030 3020 Propeller RC Racing Racer Drone Quadcopter
https://www.aliexpress.com/item/4pcs-lot-Mitoot-R1104-7500KV-Brushless-Motor-for-2030-3020-Propeller-RC-Racing-Racer-Drone-Quadcopter/32848564916.html?spm=a2g0s.9042311.0.0.XGejoi
Shaft: φ1.5mm
https://www.ebay.com/itm/4pcs-Mitoot-R1104-7500KV-Brushless-Motor-for-2030-3020-Propeller-RC-Racing-Drone/173092741394?_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D50998%26meid%3D0ed75d331aec4edb82873dee1505bcbc%26pid%3D100005%26rk%3D3%26rkt%3D4%26sd%3D173092687648%26itm%3D173092741394&_trksid=p2047675.c100005.m1851
未着：1S-2S / 7500KV
こいつは、普通の 1104 / 7500KV と同じだと思っています。
Eachne 7.8A//7500KV/7.4V/2035-4blades , 6.2A/7500KV/7.4V/2030-3blades
HGLRC FLAME 11.8A/7500KV/2S/不明
Racerstar Racing Edition 4.1A/7000KV/7.4V/3020
4pcs/lot Mitoot R1106 7500KV Metal Brushless Motor Kit for 60 70 80 90 Micro FPV Racing Drone Quadcopter RC Motor
https://www.aliexpress.com/item/4pcs-lot-Mitoot-R1106-7500KV-Metal-Brushless-Motor-Kit-for-60-70-80-90-Micro-FPV/32848802646.html?spm=a2g0s.9042311.0.0.XGejoi
Shaft diameter：不明
https://www.ebay.com/itm/4pcs-Mitoot-R1106-7600KV-Metal-Brushless-Motor-Kit-for-60-70-80-90-Micro-FPV/173092731516?hash=item284d217a7c:g:hAsAAOSwNLhaWCyh
未着：1S-2S / 7500KV , eBay では、R1106 / 7600KV
HGLRC Flame : 9.82A/6000KV/12V/2040-3Blade , 15.27A/6000KV/12V/2540-3Blade
AOKFLY ： 15.4A/7600KV/8V/2535-5Blade , 10.6A/7600KV/8V/2035-4Blade
EMAX： 9.9A/7500KV/8V/2535 , 6.6A/7500KV/8V/2030-3Blade , 9.7A/7500KV/8V/2035-5Blade
9.8A/7500KV/8V/2035 , 12.2A/7500KV/8V/3020 , 12.8A/7500KV/8V/2345-3Blade
13.5A/7500KV/8V/3025
良く調べないで購入したら、
EMAX 1106 / 7500KV でも、結構な電流値です。
Emax 1106：https://www.google.co.jp/search?q=Emax+1106&lr=lang_ja&hl=ja&tbs=lr:lang_1ja&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwjK0ZusypHaAhWCHZQKHfQ4DAAQsAQIQA
本家：EMAX RS1106 4500KV 6000KV 7500KV Micro Brushless Motor CCW for FPV Racer
https://www.emaxmodel.com/emax-rs1106-micro-brushless-motor-cw-thread-2006.html
Racerstar Racing Edition BR2205 2S-4S
19.2A/2300KV/11.1V/5045 , 27.6A/2300KV/14.8V/5045
18.5A/2600KV/11.1V/4045 , 23.2A/2600KV/14.8V/4045
Register shipping 4pcs/lot Mitoot 1103 7800kv 2-3s Mini Brushless Motor for RC 80 90 100 mm 120mm Mini Multirotor Drone
https://www.aliexpress.com/item/Register-shipping-4pcs-lot-Mitoot-1103-7800kv-2-3s-Mini-Brushless-Motor-for-RC-80-90/32850430579.html?spm=a2g0s.9042311.0.0.BzPQOO
Shaft diameter:1mm ってなってる。ヤバいｗKingkong の1103-7800KV も、1.0mm表記
https://www.ebay.com/itm/4pcs-Mitoot-1103-7800kv-2-3s-Mini-Brushless-Motor-for-RC-80-90-100-mm-120mm-/173092687648?_ul=AR
OCDAY RC Motor 4pcs 1102 BR1102 8000KV 1-3S Brushless Motor for 50-90mm Micro FPV Racing Drone Quadcopter
https://www.aliexpress.com/item/OCDAY-RC-Motor-4pcs-1102-BR1102-8000KV-1-3S-Brushless-Motor-for-50-90mm-Micro-FPV/32831902291.html?spm=a2g0s.9042311.0.0.BzPQOO
【テストプロペラ】
'
2040 , 4 blade , ABS , GEMFAN が良いらしいが、未入手
’
2230 , 2 blade , ABS , LKTR、マウントホール：ゆるめ
2035L, 4 blade , ABS , EMAX AVAN
2035 , 5 blade , ABS , SPC MAKER

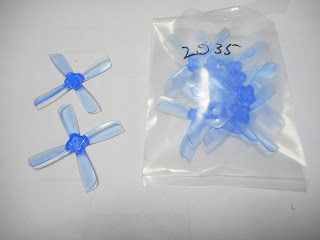

2035 , 4 blade , ABS , GEMFAN?
2030 , 3 blade , ABS , DYS
1935 , 3 blade , kingkong マウントホール：ぶかぶか、緩い
1835 , 5 blade , ABS , SKYSTARS：マウントホールゆるめ
このプロペラ意外と貴重品です。売って無い。
1735 , 5 blade , ABS , DYS ELF(16-MAR-2018) 1735 はDYSばかりになっています。
、緩いのと、きついのが混じっています。
これは、Aliexpress 手配
1735 , 4 blade , ABS , GEMFAN?(19-MAR-2018)
Racerstarの1735は暮れのセール以来見ていません。
1630 , 3 blade , 未着, ABS , EMAX
キャンセル喰らったｗ、入手不可(17-MAR-2018)
次の売り手目っけ。(24-MAR-2018)
10Pair1630 1.5mm Hole 2 Inch 3 Blade Propeller Triblade Bullnose Prop For 1102 1104 1105 1106 Motor
https://www.aliexpress.com/item/10Pair1630-1-5mm-Hole-2-Inch-3-Blade-Propeller-Triblade-Bullnose-Prop-For-1102-1104-1105/32841607924.html?spm=a2g0s.9042311.0.0.WIa1vo
1535 , 4 blade , ABS , Makerfire
1535 , 4 blade , ABS , Racerstar
'
【テストベンチ】
FC-A : Diatone D-Link F3 Mini Flight Controller MPU6050 Integrated PDB 23x23mm
2S-6S / PDB /
FC-B : TeenyCuble F3 Omnibus ,2S-4S/PDB/,BEC：5V1A、ジャンク
FC-D：CC3D ATOM：Libure Pilot、5V入力、PWM出力
Servo ESC tester A ；3CH ESC Servo Tester , (26-MAR-2018)
ボリュームを差す角度が違っていたので、差しなおし。
紙ケースの様に見えますが、プラ板です。基板の下には、発泡ゴムが引いてありました。
機能切替：タクトＳＷ、安いこっちの方が、良く出来て居る様に見えます。
起動時に、３つのＬＥＤがフラッシュします。
ピン配列：横型、１３０円位です。ほとんど送料。買う場所によっては、１０００円超
Servo ESC tester B ；Servo Tester Server Electronic Speed Controller,(19-MAR-2018）
紙ケースの様に見えますが、プラ板です。基板の下には、何も無ｗ
機能切替：スライドＳＷ
ピン配列：縦型、２３０円位です。半分は送料でしょう。買う場所によっては、１０００円超
一緒に到着したカメラマウント、知育玩具、パズルの様だ。２、３個でも、１０個でも同じ価格
’

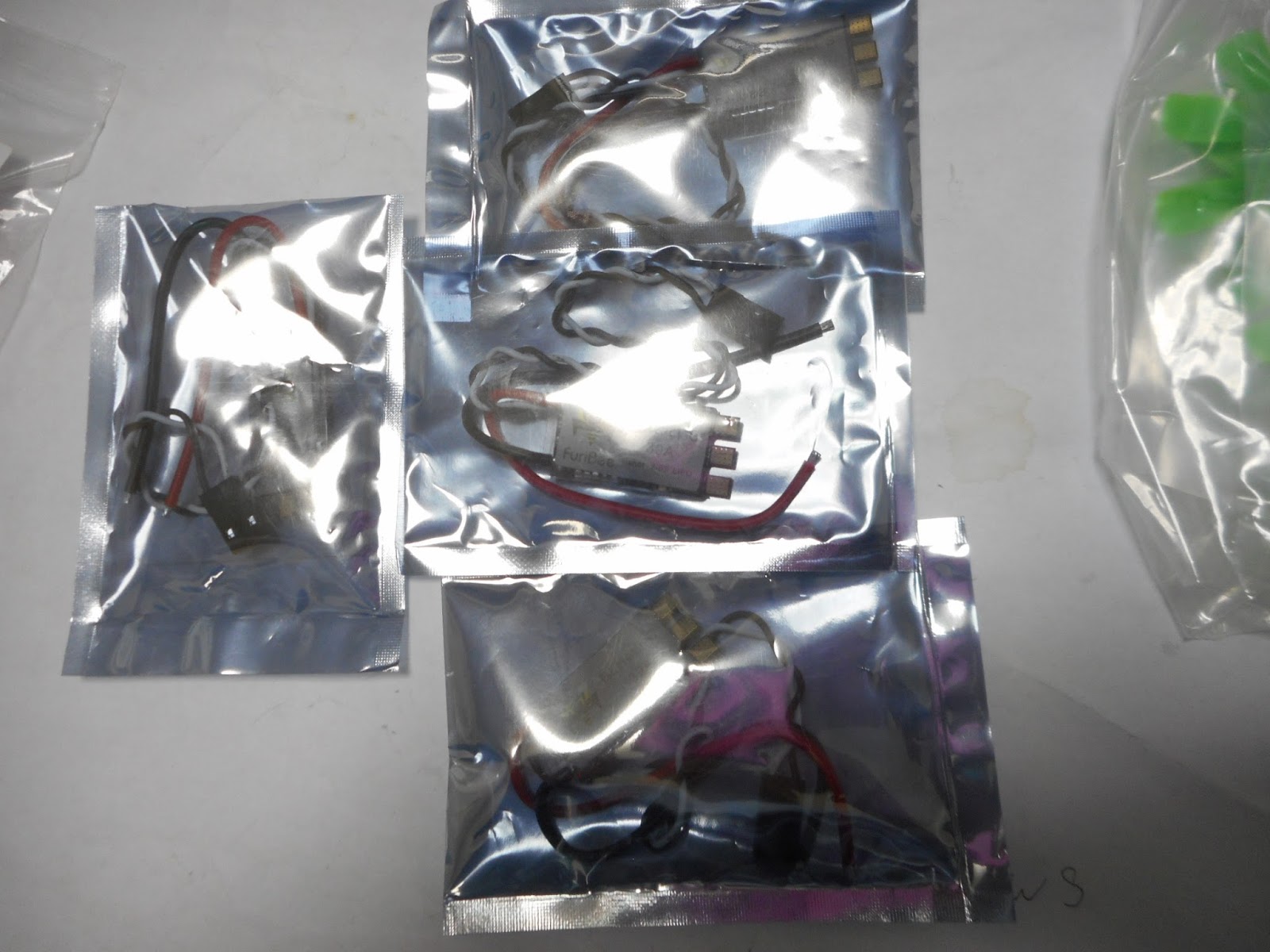

ESC：1S～3S , 12A , BEC：5V1A, 明日には到着予定(26-MAR-2018)1S～3S品期待
SimonK Series 12A ESC Speed Controller Linear BEC Programmable for RC Drone
Emax Simon 12A Brushless ESC Electronic Speed Controller for Quad Multicopter
MR.RC 12A SimonK：https://www.emaxmodel.com/emax-simon-series-12a-for-multirotor.html
ESC Input Voltage:1-3S 、ESC BEC Built-in Linear BEC
出荷時期により
ESC Input Voltage:2-3S 、ESC BEC Built-in Linear BEC
SimonK系ESCのキャリブレーションとプログラムパラメーター設定
http://tajisoft-dev.blogspot.jp/2016/10/simonkesc.html
（抜粋）
FPV その4 1号機リペア ：https://paveau.exblog.jp/21944571/
またも不具合発生か！？ と一瞬いやな気分になりましたが、
ネットで調べたら同じような報告を発見。
たとえば、これとか(笑)。
https://forums.openpilot.org/topic/56804-calibration-esc-failed-with-cc3d-qav250/
下記参考にしたYouTube動画によれば、Emax Simon Series 12A ESC
（12A以外にもいろいろ容量違いがあります）は、S
imonK Firmware 搭載のESCでなく、、BLHeli Firmware という
別のハイリフレッシュESCなのだ！とのことで、
最初にプロポのTHRスティック・キャリブレーションを行い、
引続きプログラム・モードに入って、7つのオプション・パラミタを設定しなければ、
ESCとして使えないということなのでした。
https://www.youtube.com/watch?v=E6epG5E8gAQ
ArduPilotのESCキャリブレーションでの問題
http://tajisoft-dev.blogspot.jp/2016/10/ardupilotesc.html
BLHeliSuiteを使って色々やってみました
http://sceadu.blog.shinobi.jp/%E5%B0%8F%E6%8A%80%E3%83%BB%E5%B0%8F%E7%89%A9/blhelisuite
自作ドローンレース機のESCの設定をBLHeliSuiteで行う
https://drone.beinto.xyz/diydrone/esc-settings-of-blheli-for-racing-drone/
ESCのプログラミング ～RapidFlashによるSimonKファーム書き換え編～
http://soratobupasokon.seesaa.net/article/433228066.html
ESCの設定 ”BLHelisuite”
↓が解りやすい
How to flash emax12a ESC with Arduino Nano & use it on a NAZE32 with BLHELI-Suite
https://www.youtube.com/watch?v=ZKKZNjlnFfE
ESC：2S～6S , 30A , BEC：none , DC-DC step down conveter：5V1A,
BLHeli - S 30A 2 - 6S LiPo Brushless ESC
FuriBee BLHeli - S 30A 2 - 4S LiPo Brushless ESC - COLORMIX
ESC：2S , 6A/10A(10sec) , BEC：none , DC-DC step down conveter：5V1A、ジャンク
TeenyCube 2 in 1 ESC, 使用モーターは、Eachine 1102/11500KV/1S-2S
ESC：JMT Fusion X3 F3+OSD 1S Brushless Flight Control Integrated DHOST programmable 4 in 1 ESC For FPV Aircraft RC Drone Accessories
https://www.aliexpress.com/item/JMT-Fusion-X3-F3-OSD-1S-Brushless-Flight-Control-Integrated-DHOST-programmable-4-in-1-ESC/32848037371.html?spm=a2g0s.9042311.0.0.urJ4nS
Happymodel 製、1S 5A/6A(3sec)、Mounthole : 16mm
コイツで、Blushless が飛んでくれると、簡単でいいのですけどねぇ。
1S ですので、最大電流値も、下がります。
ESC：Teeny1S F3 Flight Controller with Built-in Betaflight OSD + 4 In 1 6A BLHeli_S ESC for 60mm-80mm Mini FPV Quadcopter Drone
未着Teeny製、1S 6A/7A(5sec)、Mounthole : 16mm
コイツで、Blushless が飛んでくれると、簡単でいいのですけどねぇ。
1S ですので、最大電流値も、下がります。
Super_S F3 Flight Control Integrated Betaflight OSD 2S Power Supply + ESC Super_S BS06D 4 in 1 Blheli_S for RC Drone Quadcopter
Happymodel 6A/10A(5sec)、Mounthole : 16mm
コイツで、Blushless が飛んでくれると、簡単でいいのですけどねぇ。
2S ですので、最大電流値に注意。なんといっても、現状2Sでは最安クラスです。
Happymodel Toad88 90mm の20A-ESC を換装して、これにするつもりです。
その為にも、根拠になる最大電流値を計測したいです。
New Mini 2-3s 4 In 1 20A ESC BLHeli_S ESC Speed controller board for mini flytower OPTO Supports Oneshot125 and Multishot DSHOT
https://www.aliexpress.com/item/New-Mini-ESC-Speed-controller-board-2-3s-for-mini-flytower-OPTO-Supports-Oneshot125-and/32814632747.html?spm=a2g0s.9042311.0.0.BzPQOO
未着：2S-3S , 20A/??A(??sec)
DC-DC Step up, 、いわゆるBEC
Step Up Power Spply Module 2A 2V-24V DC-DC Booster Power Module
これ、テストで既に２個ダイオードが燃えてます。２個不良という事はありえない？
出力が、７．４Ｖリポでは、ステップアップせず、う～ん。
ＳＳ３２という３Ａのダイオード。
DC-DC Step down, Back order行ｗ、いわゆるBEC
Mini DC Adjustable Power Supply Buck Module Step Down Module
’
3 Digit Red Blue LED Display Voltage Current Meter ( DC 0 - 100V / 50A )
Current Meter , Shunt が必要だったｗ
FL - 2 Current Transformer - BLACK AND GOLDEN 212176501
50A 75mV National Standard DC Diverter：到着待
https://www.gearbest.com/testers-detectors/pp_679400.html
1PCS FL-2 50A 75MV DC Current Shunt Resistor For Ampere Panel Meter ：売切れ
https://www.banggood.com/1PCS-FL-2-50A-75MV-DC-Current-Shunt-Resistor-For-Ampere-Panel-Meter-p-72392.html?rmmds=search&cur_warehouse=CN
Shunt 付きのも売っていますので、これから買う方はは、Shunt付が良いです。
最大：６Ａは測りたいが、１０Ａ品は高いか、売切れ、１００ｍＡ分解能があれば十分
ESC の能力的に、６Ａ、１０Ａ、１２Ａ、２０Ａ、３０Ａ品が、入手予定含めてあるので、
５０Ａレンジは、妥協点。
1S-FC&ESC 一体品は、ESC 5A,Peak 6A、
Boldclash の菱形一体型は、1S-ESC3Aだったりするので、5Aで大丈夫なのでしょうねぇ。
Fusion X3 F3+OSD 1S Brushless Flight Control Board DHOST 4 in 1 ESC For FPV Drone RC Hexacopter Multicopter
https://www.aliexpress.com/item/Fusion-X3-F3-OSD-1S-Brushless-Flight-Control-Board-DHOST-4-in-1-ESC-For-FPV/32849120639.html?spm=a2g0s.9042311.0.0.kO0ozs
動作確認だけでもしたかったので、
ツイスト線を用意して、Shunt の代わりに使用しました。
計測値は、あてにはなりませんが、電流表示が確認できました。
別な確認方法としては、黄線：トリマー抵抗：太い方の黒線で、電流表示が出ます。
接続方法
細い線：電源
赤：ＶＣＣ１、黒：ＧＮＤ１
太い線：計測側
赤：ＶＣＣ２＆負荷側＋、黒：ＧＮＤ２、黄：Ａｍｐａｒｅ
黄色は、Shunt を介して接続します。GNDと、SHUNTの後に、黄線
Shuntで分圧した、微小電圧を、電流値として計測します。
ＧＮＤ２ ： ＳＨＵＮＴ ： 黄接続点 ： 負荷側－
【結局、用意出来た物、出来そうな物】 30-MAR-2018
＜Bulushless Motor＞
1102
OCDAY BR1102 8000KV 1-3S , 赤缶4個
Eachine 1102 11500KV 1-2S , 青缶8個、赤缶との違いは不明
1103
Mitoot R1103 7800kv 2-3s , 8個
EaglePower SA1103 Lite 1103 8000KV 2-3S , 12個
Makerfire D1103 10000KV 2S-3S , 8個
1104
SPC MAKER S1104 7500KV 2S-3S , 4個
Mitoot R1104 7500KV 1S-2S , 8個
1106
Mitoot R1106 7500KV 2S-3S ? , 8個
2205
RACERSTAR BR2205 2300KV 2S-4S , 4個
’
<Propeller>
2230 , 2 blade , ABS , LKTR
'
2035 , 5 blade , ABS , SPC MAKER
1835 , 5 blade , ABS , SKYSTARS
1735 , 5 blade , ABS , DYS ELF
'
2035L,4 blade , ABS , EMAX AVAN
2035 , 4 blade , ABS , GEMFAN?
1735 , 4 blade , ABS , GEMFAN?
1535 , 4 blade , ABS , Makerfire
1535 , 4 blade , ABS , Racerstar
'
2030 , 3 blade , ABS , DYS ,XT20303
1935 , 3 blade , ABS , kingkong
1630 , 3 blade , ABS , DYS?
'
5042,3 blade , 3 blade , RACERSTAR ?
FC5045,3 blade , FCMODEL
T5046C,3 blade , CYCLONE/dalprop
<ESC：単体>
Furibee,2S～6S , 30A , BEC：none , 4個
EMAX,1S～3S , 12A , BEC:5V1A , 5個
EMAX,2S～3S , 12A , BEC:5V1A , 1個
<ESC：2 in 1>
TeenyCube , 2S , 6A/10A(10sec) , BEC：none , DC-DC step down conveter：5V1A
<ESC：4 in 1 or All in 1>
FULL SPEED ,2S-4S , 20A/25A(10sec) , BEC:none
Mini 20A , 2S-3S , 20A / ??(??sec)
Makerfire ,2S , 10A,SP SPRING?
SPC MAKER , 2S , 10A,SP SPRING?
Super_S , 2S , 6A/10A(5sec)
Teeny , 1S , 6A / 7A(5sec)
Fusion X3 , 1S , 5A / 6A(3sec)
<FC>
Diatone ,F3 OMNIBUS , 2S-6S , 2個
Makerfire , F3 OMNIBUS , 2S
SPC MAKER , F3 OMNIBUS , 2S
FULL SPPED , F3 OMNIBUS , 2S-4S
Super_S , F3 OMNIBUS , 2S , 2個
TeenyCube , F3 OMNIBUS , 2S-4S??
Teeeny1S , F3 OMNIBUS , 1S
Fusion X3 , F3 OMNIBUS , 1S , 2個
CC3D EVO , Libre pilot / BetaFPV , 5V
CC3D ATOM, Libre pilot / BetaFPV , 5V
'
SP RACING F3 EVO Brush V2.0
'
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
【テスト１-1S】 [写真]
Servo ESC tester A / B を使い、各プロペラ毎の
０％、５０％、１００％、電流値を計測する。
SA1103 Lite 8000KV が、回るか、どれ位のThrustが出るのかも興味の対象。
Tester ⇒ ESC ⇒ Mortor
↑ ↑
1S-Lipo:3.7V
'
Servotester / Lipo 3.7V25C500mAh：満充電にする
プロペラ取付：下向に力が掛かる様に、逆取付
Trust/PULL：下向きの力を、Digital Scale で計測
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Eachine 1102/11500KV , non A/ 0g A/ 0g A/ 0g
Eachine 1102/11500KV , 2230-2 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 1835-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 1735-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035L-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1735-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1535-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1535-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 2030-3 A/ g A/ g A/ g
Eachine 1102/11500KV , 1935-3 A/ g A/ g A/ g
Eachine 1102/11500KV , 1630-3 A/ g A/ g A/ g
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
OCDAY BR1102/8000KV , non A/ 0g A/ 0g A/ 0g
OCDAY BR1102/8000KV , 2230-2
OCDAY BR1102/8000KV , 2035-5
OCDAY BR1102/8000KV , 1835-5
OCDAY BR1102/8000KV , 1735-5
OCDAY BR1102/8000KV , 2035L-4
OCDAY BR1102/8000KV , 2035-4
OCDAY BR1102/8000KV , 1735-4
OCDAY BR1102/8000KV , 1535-4
OCDAY BR1102/8000KV , 1535-4
OCDAY BR1102/8000KV , 2030-3
OCDAY BR1102/8000KV , 1935-3
OCDAY BR1102/8000KV , 1630-3 '
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1103/7800KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1103/7800KV , 2230-2
Mitoot R1103/7800KV , 2035-5
Mitoot R1103/7800KV , 1835-5
Mitoot R1103/7800KV , 1735-5
Mitoot R1103/7800KV , 2035L-4
Mitoot R1103/7800KV , 2035-4
Mitoot R1103/7800KV , 1735-4
Mitoot R1103/7800KV , 1535-4
Mitoot R1103/7800KV , 1535-4
Mitoot R1103/7800KV , 2030-3
Mitoot R1103/7800KV , 1935-3
Mitoot R1103/7800KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
EaglePower SA1103 Lite 1103/8000KV , non A/ 0g A/ 0g A/ 0g
EaglePower SA1103 Lite 1103/8000KV , 2230-2
EaglePower SA1103 Lite 1103/8000KV , 2035-5
EaglePower SA1103 Lite 1103/8000KV , 1835-5
EaglePower SA1103 Lite 1103/8000KV , 1735-5
EaglePower SA1103 Lite 1103/8000KV , 2035L-4
EaglePower SA1103 Lite 1103/8000KV , 2035-4
EaglePower SA1103 Lite 1103/8000KV , 1735-4
EaglePower SA1103 Lite 1103/8000KV , 1535-4
EaglePower SA1103 Lite 1103/8000KV , 1535-4
EaglePower SA1103 Lite 1103/8000KV , 2030-3
EaglePower SA1103 Lite 1103/8000KV , 1935-3
EaglePower SA1103 Lite 1103/8000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Makerfire D1103/10000KV , non A/ 0g A/ 0g A/ 0g
Makerfire D1103/10000KV , 2230-2
Makerfire D1103/10000KV , 2035-5
Makerfire D1103/10000KV , 1835-5
Makerfire D1103/10000KV , 1735-5
Makerfire D1103/10000KV , 2035L-4
Makerfire D1103/10000KV , 2035-4
Makerfire D1103/10000KV , 1735-4
Makerfire D1103/10000KV , 1535-4
Makerfire D1103/10000KV , 1535-4
Makerfire D1103/10000KV , 2030-3
Makerfire D1103/10000KV , 1935-3
Makerfire D1103/10000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
SPC MAKER S1104/7500KV , non A/ 0g A/ 0g A/ 0g
SPC MAKER S1104/7500KV , 2230-2
SPC MAKER S1104/7500KV , 2035-5
SPC MAKER S1104/7500KV , 1835-5
SPC MAKER S1104/7500KV , 1735-5
SPC MAKER S1104/7500KV , 2035L-4
SPC MAKER S1104/7500KV , 2035-4
SPC MAKER S1104/7500KV , 1735-4
SPC MAKER S1104/7500KV , 1535-4
SPC MAKER S1104/7500KV , 1535-4
SPC MAKER S1104/7500KV , 2030-3
SPC MAKER S1104/7500KV , 1935-3
SPC MAKER S1104/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1104/7500KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1104/7500KV , 2230-2
Mitoot R1104/7500KV , 2035-5
Mitoot R1104/7500KV , 1835-5
Mitoot R1104/7500KV , 1735-5
Mitoot R1104/7500KV , 2035L-4
Mitoot R1104/7500KV , 2035-4
Mitoot R1104/7500KV , 1735-4
Mitoot R1104/7500KV , 1535-4
Mitoot R1104/7500KV , 1535-4
Mitoot R1104/7500KV , 2030-3
Mitoot R1104/7500KV , 1935-3
Mitoot R1104/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1106/7500KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1106/7500KV , 2230-2
Mitoot R1106/7500KV , 2035-5
Mitoot R1106/7500KV , 1835-5
Mitoot R1106/7500KV , 1735-5
Mitoot R1106/7500KV , 2035L-4
Mitoot R1106/7500KV , 2035-4
Mitoot R1106/7500KV , 1735-4
Mitoot R1106/7500KV , 1535-4
Mitoot R1106/7500KV , 1535-4
Mitoot R1106/7500KV , 2030-3
Mitoot R1106/7500KV , 1935-3
Mitoot R1106/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
【テスト１-2S】 [写真]
Servo ESC tester A / B を使い、各プロペラ毎の
０％、５０％、１００％、電流値を計測する。
Tester ⇒ ESC ⇒ Mortor
←ESC-BEC:5V
↑
2S-Lipo:7.4V
'
Servotester / Lipo 7.4V25C1300mAh：満充電にする
プロペラ取付：下向に力が掛かる様に、逆取付
Trust/PULL：下向きの力を、Digital Scale で計測
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Eachine 1102/11500KV , non A/ 0g A/ 0g A/ 0g
Eachine 1102/11500KV , 2230-2 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 1835-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 1735-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035L-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1735-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1535-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1535-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 2030-3 A/ g A/ g A/ g
Eachine 1102/11500KV , 1935-3 A/ g A/ g A/ g
Eachine 1102/11500KV , 1630-3 A/ g A/ g A/ g
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
OCDAY BR1102/8000KV , non A/ 0g A/ 0g A/ 0g
OCDAY BR1102/8000KV , 2230-2
OCDAY BR1102/8000KV , 2035-5
OCDAY BR1102/8000KV , 1835-5
OCDAY BR1102/8000KV , 1735-5
OCDAY BR1102/8000KV , 2035L-4
OCDAY BR1102/8000KV , 2035-4
OCDAY BR1102/8000KV , 1735-4
OCDAY BR1102/8000KV , 1535-4
OCDAY BR1102/8000KV , 1535-4
OCDAY BR1102/8000KV , 2030-3
OCDAY BR1102/8000KV , 1935-3
OCDAY BR1102/8000KV , 1630-3 '
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1103/8000KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1103/8000KV , 2230-2
Mitoot R1103/8000KV , 2035-5
Mitoot R1103/8000KV , 1835-5
Mitoot R1103/8000KV , 1735-5
Mitoot R1103/8000KV , 2035L-4
Mitoot R1103/8000KV , 2035-4
Mitoot R1103/8000KV , 1735-4
Mitoot R1103/8000KV , 1535-4
Mitoot R1103/8000KV , 1535-4
Mitoot R1103/8000KV , 2030-3
Mitoot R1103/8000KV , 1935-3
Mitoot R1103/8000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
EaglePower SA1103 Lite 1103/8000KV , non A/ 0g A/ 0g A/ 0g
EaglePower SA1103 Lite 1103/8000KV , 2230-2
EaglePower SA1103 Lite 1103/8000KV , 2035-5
EaglePower SA1103 Lite 1103/8000KV , 1835-5
EaglePower SA1103 Lite 1103/8000KV , 1735-5
EaglePower SA1103 Lite 1103/8000KV , 2035L-4
EaglePower SA1103 Lite 1103/8000KV , 2035-4
EaglePower SA1103 Lite 1103/8000KV , 1735-4
EaglePower SA1103 Lite 1103/8000KV , 1535-4
EaglePower SA1103 Lite 1103/8000KV , 1535-4
EaglePower SA1103 Lite 1103/8000KV , 2030-3
EaglePower SA1103 Lite 1103/8000KV , 1935-3
EaglePower SA1103 Lite 1103/8000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Makerfire D1103/10000KV , non A/ 0g A/ 0g A/ 0g
Makerfire D1103/10000KV , 2230-2
Makerfire D1103/10000KV , 2035-5
Makerfire D1103/10000KV , 1835-5
Makerfire D1103/10000KV , 1735-5
Makerfire D1103/10000KV , 2035L-4
Makerfire D1103/10000KV , 2035-4
Makerfire D1103/10000KV , 1735-4
Makerfire D1103/10000KV , 1535-4
Makerfire D1103/10000KV , 1535-4
Makerfire D1103/10000KV , 2030-3
Makerfire D1103/10000KV , 1935-3
Makerfire D1103/10000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
SPC MAKER S1104/7500KV , non A/ 0g A/ 0g A/ 0g
SPC MAKER S1104/7500KV , 2230-2
SPC MAKER S1104/7500KV , 2035-5
SPC MAKER S1104/7500KV , 1835-5
SPC MAKER S1104/7500KV , 1735-5
SPC MAKER S1104/7500KV , 2035L-4
SPC MAKER S1104/7500KV , 2035-4
SPC MAKER S1104/7500KV , 1735-4
SPC MAKER S1104/7500KV , 1535-4
SPC MAKER S1104/7500KV , 1535-4
SPC MAKER S1104/7500KV , 2030-3
SPC MAKER S1104/7500KV , 1935-3
SPC MAKER S1104/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1104/7500KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1104/7500KV , 2230-2
Mitoot R1104/7500KV , 2035-5
Mitoot R1104/7500KV , 1835-5
Mitoot R1104/7500KV , 1735-5
Mitoot R1104/7500KV , 2035L-4
Mitoot R1104/7500KV , 2035-4
Mitoot R1104/7500KV , 1735-4
Mitoot R1104/7500KV , 1535-4
Mitoot R1104/7500KV , 1535-4
Mitoot R1104/7500KV , 2030-3
Mitoot R1104/7500KV , 1935-3
Mitoot R1104/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1106/7500KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1106/7500KV , 2230-2
Mitoot R1106/7500KV , 2035-5
Mitoot R1106/7500KV , 1835-5
Mitoot R1106/7500KV , 1735-5
Mitoot R1106/7500KV , 2035L-4
Mitoot R1106/7500KV , 2035-4
Mitoot R1106/7500KV , 1735-4
Mitoot R1106/7500KV , 1535-4
Mitoot R1106/7500KV , 1535-4
Mitoot R1106/7500KV , 2030-3
Mitoot R1106/7500KV , 1935-3
Mitoot R1106/7500KV , 1630-3
’
DIY Practical Dual 0.28 inch 3 Digit Red Blue LED Display Voltage Current Meter ( DC 0 - 100V / 50A )
https://www.gearbest.com/development-boards/pp_136564.html
● Operating voltage: DC 4.5 - 30V
● Measure voltage: DC 0 - 100V
● Minimum resolution(V): 0.1V ←違っている、 0.01V
● Measure current: 50A (direct measurement, extra shunt needed)
● Minimum resolution(A): 0.01A ←違っている、 0.1A 、裏の半固定は、表示電流値調整用
● Operating current: Less than 20mA
● Display: 0.28 inch LED 3-digital tube
● Display color: Red and blue (two-color display)
● Dimensions: 48 x 29 x 21mm
● Mounting cutout: 45.5 x 26.5mm
● Refresh rate: about 500mS / times
● Measure accuracy: 1 percent (+/- 1 digit)
● Operating temperature: -10 - 65 degrees
● Perfect for DIY projects / automotive / electric cars / motorcycles battery monitoring or other products voltage current measurement
小型の１１ＸＸシリーズ以下は、特に情報が少ない。まともなスペックシートも見つからない。
例えば、Ａ社1103-8000KV と Ｂ社 1103-8000KV など、比較すらできない。
1103-8000KV であれば、実際上、近い消費電流だという話も聞きますが、
カタログ値では、良く解りません。
何が知りたいか？使用可能なＥＳＣの容量を知りたいだけです。
ＥＳＣの容量で、FC&ESC セット品の価格が結構違います。
1535 ～ 2040 / 2045 辺りまでの最大電流が解ればと思っています。
【テストモーター】
●：EAGLEPOWER SA1103 Lite 8000KV Motor 2S-3S, 3.5A
https://www.gearbest.com/motor/pp_1199430.html
https://www.banggood.com/EaglePower-SA1103-1103-8000KV-2-3S-Motor-for-RC-Drone-FPV-Racing-p-1242998.html?rmmds=search&cur_warehouse=CN
https://www.banggood.com/EaglePower-SA1103-Lite-1103-6000KV-8000KV-10000KV-2-3S-Motor-for-RC-Drone-FPV-Racing-p-1242994.html?rmmds=search&cur_warehouse=CN
SA1103 ： 3.5A / 8000KV/2S/1535&2035
SA1103 Lite： 3.5A/6000KV/2S/1535&2035 , 4.0A/8000KV/2S/1535&2035 ,
4.5A/10000KV/2S/1535&2035
Racerstar Racing Edition ：
2.3A/8000KV/3.7V/3020 , 5.0A/8000KV/7.4V/3020 , 4.7A/8000KV/11.1V/2030
2.9A/10000KV/3.7V/3020, 6.2A/10000KV/7.4V/3020, 5.8A/10000KV/11.1V/2030
×：Eachine 1102 11500KV 1-2S Brushless Motor for Aurora 68 RC Drone FPV Racing
https://www.banggood.com/Eachine-1102-11500KV-1-2S-Brushless-Motor-for-Aurora-68-Mini-Racing-Drone-p-1137426.html?rmmds=search&cur_warehouse=CN
赤缶：1S-2S ：未入手, 7.2A/11500KV/7.4V/1535-4blades
●：Eachine Revenger55 55mm RC FPV Racing Drone BNF 6A Dshot 600TVL 5.8G 48CH VTX
https://www.banggood.com/Eachine-Revenger55-Micro-55mm-RC-FPV-Racing-Drone-BNF-with-F3-6A-BLHeli_S-Dshot-600TVL-5-8G-48CH-VTX-p-1158377.html?rmmds=search&cur_warehouse=CN
青缶：1S-2S：ジャンク８個,
●：Makerfire Armor 67 搭載, Makerfire D1103-10000KV 2S-3S?
https://www.gearbest.com/brushless-fpv-racer/pp_656021.html
SA1103 ： 3.5A / 8000KV/2S/1535&2035
SA1103 Lite： 3.5A/6000KV/2S/1535&2035 , 4.0A/8000KV/2S/1535&2035 ,
4.5A/10000KV/2S/1535&2035
Racerstar Racing Edition ：
2.3A/8000KV/3.7V/3020 , 5.0A/8000KV/7.4V/3020 , 4.7A/8000KV/11.1V/2030
2.9A/10000KV/3.7V/3020, 6.2A/10000KV/7.4V/3020, 5.8A/10000KV/11.1V/2030
●：SPC MAKER SPC 80A 搭載、SPC MAKER 1104-7500KV 2S-3S?
https://www.gearbest.com/brushless-fpv-racer/pp_760156.html
元々のモーターは、1105 / 1106 を使う予定だったのでは？と疑問も沸きますが。
1104は台座付。
Eachne 7.8A//7500KV/7.4V/2035-4blades , 6.2A/7500KV/7.4V/2030-3blades
HGLRC FLAME 11.8A/7500KV/2S/不明
Racerstar Racing Edition 4.1A/7000KV/7.4V/3020
4pcs/lot Mitoot R1104 7500KV Brushless Motor for 2030 3020 Propeller RC Racing Racer Drone Quadcopter
https://www.aliexpress.com/item/4pcs-lot-Mitoot-R1104-7500KV-Brushless-Motor-for-2030-3020-Propeller-RC-Racing-Racer-Drone-Quadcopter/32848564916.html?spm=a2g0s.9042311.0.0.XGejoi
Shaft: φ1.5mm
https://www.ebay.com/itm/4pcs-Mitoot-R1104-7500KV-Brushless-Motor-for-2030-3020-Propeller-RC-Racing-Drone/173092741394?_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D50998%26meid%3D0ed75d331aec4edb82873dee1505bcbc%26pid%3D100005%26rk%3D3%26rkt%3D4%26sd%3D173092687648%26itm%3D173092741394&_trksid=p2047675.c100005.m1851
未着：1S-2S / 7500KV
こいつは、普通の 1104 / 7500KV と同じだと思っています。
Eachne 7.8A//7500KV/7.4V/2035-4blades , 6.2A/7500KV/7.4V/2030-3blades
HGLRC FLAME 11.8A/7500KV/2S/不明
Racerstar Racing Edition 4.1A/7000KV/7.4V/3020
4pcs/lot Mitoot R1106 7500KV Metal Brushless Motor Kit for 60 70 80 90 Micro FPV Racing Drone Quadcopter RC Motor
https://www.aliexpress.com/item/4pcs-lot-Mitoot-R1106-7500KV-Metal-Brushless-Motor-Kit-for-60-70-80-90-Micro-FPV/32848802646.html?spm=a2g0s.9042311.0.0.XGejoi
Shaft diameter：不明
https://www.ebay.com/itm/4pcs-Mitoot-R1106-7600KV-Metal-Brushless-Motor-Kit-for-60-70-80-90-Micro-FPV/173092731516?hash=item284d217a7c:g:hAsAAOSwNLhaWCyh
未着：1S-2S / 7500KV , eBay では、R1106 / 7600KV
HGLRC Flame : 9.82A/6000KV/12V/2040-3Blade , 15.27A/6000KV/12V/2540-3Blade
AOKFLY ： 15.4A/7600KV/8V/2535-5Blade , 10.6A/7600KV/8V/2035-4Blade
EMAX： 9.9A/7500KV/8V/2535 , 6.6A/7500KV/8V/2030-3Blade , 9.7A/7500KV/8V/2035-5Blade
9.8A/7500KV/8V/2035 , 12.2A/7500KV/8V/3020 , 12.8A/7500KV/8V/2345-3Blade
13.5A/7500KV/8V/3025
良く調べないで購入したら、
EMAX 1106 / 7500KV でも、結構な電流値です。
Emax 1106：https://www.google.co.jp/search?q=Emax+1106&lr=lang_ja&hl=ja&tbs=lr:lang_1ja&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwjK0ZusypHaAhWCHZQKHfQ4DAAQsAQIQA
本家：EMAX RS1106 4500KV 6000KV 7500KV Micro Brushless Motor CCW for FPV Racer
https://www.emaxmodel.com/emax-rs1106-micro-brushless-motor-cw-thread-2006.html
Racerstar Racing Edition BR2205 2S-4S
19.2A/2300KV/11.1V/5045 , 27.6A/2300KV/14.8V/5045
18.5A/2600KV/11.1V/4045 , 23.2A/2600KV/14.8V/4045
Register shipping 4pcs/lot Mitoot 1103 7800kv 2-3s Mini Brushless Motor for RC 80 90 100 mm 120mm Mini Multirotor Drone
https://www.aliexpress.com/item/Register-shipping-4pcs-lot-Mitoot-1103-7800kv-2-3s-Mini-Brushless-Motor-for-RC-80-90/32850430579.html?spm=a2g0s.9042311.0.0.BzPQOO
Shaft diameter:1mm ってなってる。ヤバいｗKingkong の1103-7800KV も、1.0mm表記
https://www.ebay.com/itm/4pcs-Mitoot-1103-7800kv-2-3s-Mini-Brushless-Motor-for-RC-80-90-100-mm-120mm-/173092687648?_ul=AR
OCDAY RC Motor 4pcs 1102 BR1102 8000KV 1-3S Brushless Motor for 50-90mm Micro FPV Racing Drone Quadcopter
https://www.aliexpress.com/item/OCDAY-RC-Motor-4pcs-1102-BR1102-8000KV-1-3S-Brushless-Motor-for-50-90mm-Micro-FPV/32831902291.html?spm=a2g0s.9042311.0.0.BzPQOO
【テストプロペラ】
'
2040 , 4 blade , ABS , GEMFAN が良いらしいが、未入手
’
2230 , 2 blade , ABS , LKTR、マウントホール：ゆるめ
このプロペラ意外と貴重品です。売って無い。
1735 , 5 blade , ABS , DYS ELF(16-MAR-2018) 1735 はDYSばかりになっています。
、緩いのと、きついのが混じっています。
これは、Aliexpress 手配
こっちは、Gearbest手配
Racerstarの1735は暮れのセール以来見ていません。
キャンセル喰らったｗ、入手不可(17-MAR-2018)
次の売り手目っけ。(24-MAR-2018)
10Pair1630 1.5mm Hole 2 Inch 3 Blade Propeller Triblade Bullnose Prop For 1102 1104 1105 1106 Motor
https://www.aliexpress.com/item/10Pair1630-1-5mm-Hole-2-Inch-3-Blade-Propeller-Triblade-Bullnose-Prop-For-1102-1104-1105/32841607924.html?spm=a2g0s.9042311.0.0.WIa1vo
1535 , 4 blade , ABS , Makerfire
【テストベンチ】
FC-A : Diatone D-Link F3 Mini Flight Controller MPU6050 Integrated PDB 23x23mm
2S-6S / PDB /
FC-C：CC3D EVO：Libure Pilot、5V入力、PWM出力
FC-D：CC3D ATOM：Libure Pilot、5V入力、PWM出力
CC3Dを買ってあったのを、忘れていました。(28-MAR-2018)
これなら、SimonKでもサクサク設定できるかも。
ボリュームを差す角度が違っていたので、差しなおし。
紙ケースの様に見えますが、プラ板です。基板の下には、発泡ゴムが引いてありました。
機能切替：タクトＳＷ、安いこっちの方が、良く出来て居る様に見えます。
起動時に、３つのＬＥＤがフラッシュします。
ピン配列：横型、１３０円位です。ほとんど送料。買う場所によっては、１０００円超
紙ケースの様に見えますが、プラ板です。基板の下には、何も無ｗ
機能切替：スライドＳＷ
ピン配列：縦型、２３０円位です。半分は送料でしょう。買う場所によっては、１０００円超
組立て、テストは、こんな感じです。３．７Ｖリポを、ＩＮ側＋／－に繋げば動きます。
サーボは、茶：ＧＮＤ、赤：ＶＣＣ、黄：ＳＩＧ
サーボテスタは、機種毎に接続方法が違いますので、注意してください。
’
ESC：1S～3S , 12A , BEC：5V1A, 明日には到着予定(26-MAR-2018)1S～3S品期待
SimonK Series 12A ESC Speed Controller Linear BEC Programmable for RC Drone
Emax Simon 12A Brushless ESC Electronic Speed Controller for Quad Multicopter
先に１個頼んだ先が２件在って、当日出荷した処で、４個追加したのですが、
後から注文した４個の方が先に来ました。１個づづは、まだ中国です。
製品に貼ってあるシールは、1S-3S、説明書では、2S-3S解らんｗ
BEC が、5V1A出力だから、1Sでは、BEC使えないという事なら、納得なんですけど。
1S-3S表記品：シールが紙、紙のタグがあります。
EMAXサイトと同様なので、現行品？
2S-3S表記品：シールがアルミ、紙のタグがありません。
旧製品？
ESC Input Voltage:1-3S 、ESC BEC Built-in Linear BEC
出荷時期により
ESC Input Voltage:2-3S 、ESC BEC Built-in Linear BEC
SimonK系ESCのキャリブレーションとプログラムパラメーター設定
http://tajisoft-dev.blogspot.jp/2016/10/simonkesc.html
（抜粋）
FPV その4 1号機リペア ：https://paveau.exblog.jp/21944571/
またも不具合発生か！？ と一瞬いやな気分になりましたが、
ネットで調べたら同じような報告を発見。
たとえば、これとか(笑)。
https://forums.openpilot.org/topic/56804-calibration-esc-failed-with-cc3d-qav250/
下記参考にしたYouTube動画によれば、Emax Simon Series 12A ESC
（12A以外にもいろいろ容量違いがあります）は、S
imonK Firmware 搭載のESCでなく、、BLHeli Firmware という
別のハイリフレッシュESCなのだ！とのことで、
最初にプロポのTHRスティック・キャリブレーションを行い、
引続きプログラム・モードに入って、7つのオプション・パラミタを設定しなければ、
ESCとして使えないということなのでした。
https://www.youtube.com/watch?v=E6epG5E8gAQ
ArduPilotのESCキャリブレーションでの問題
http://tajisoft-dev.blogspot.jp/2016/10/ardupilotesc.html
BLHeliSuiteを使って色々やってみました
http://sceadu.blog.shinobi.jp/%E5%B0%8F%E6%8A%80%E3%83%BB%E5%B0%8F%E7%89%A9/blhelisuite
自作ドローンレース機のESCの設定をBLHeliSuiteで行う
https://drone.beinto.xyz/diydrone/esc-settings-of-blheli-for-racing-drone/
ESCのプログラミング ～RapidFlashによるSimonKファーム書き換え編～
http://soratobupasokon.seesaa.net/article/433228066.html
ESCの設定 ”BLHelisuite”
↓が解りやすい
How to flash emax12a ESC with Arduino Nano & use it on a NAZE32 with BLHELI-Suite
https://www.youtube.com/watch?v=ZKKZNjlnFfE
ESC：2S～6S , 30A , BEC：none , DC-DC step down conveter：5V1A,
BLHeli - S 30A 2 - 6S LiPo Brushless ESC
FuriBee BLHeli - S 30A 2 - 4S LiPo Brushless ESC - COLORMIX
ESC：2S , 6A/10A(10sec) , BEC：none , DC-DC step down conveter：5V1A、ジャンク
TeenyCube 2 in 1 ESC, 使用モーターは、Eachine 1102/11500KV/1S-2S
ESC：JMT Fusion X3 F3+OSD 1S Brushless Flight Control Integrated DHOST programmable 4 in 1 ESC For FPV Aircraft RC Drone Accessories
https://www.aliexpress.com/item/JMT-Fusion-X3-F3-OSD-1S-Brushless-Flight-Control-Integrated-DHOST-programmable-4-in-1-ESC/32848037371.html?spm=a2g0s.9042311.0.0.urJ4nS
Happymodel 製、1S 5A/6A(3sec)、Mounthole : 16mm
コイツで、Blushless が飛んでくれると、簡単でいいのですけどねぇ。
1S ですので、最大電流値も、下がります。
ESC：Teeny1S F3 Flight Controller with Built-in Betaflight OSD + 4 In 1 6A BLHeli_S ESC for 60mm-80mm Mini FPV Quadcopter Drone
未着Teeny製、1S 6A/7A(5sec)、Mounthole : 16mm
コイツで、Blushless が飛んでくれると、簡単でいいのですけどねぇ。
1S ですので、最大電流値も、下がります。
Super_S F3 Flight Control Integrated Betaflight OSD 2S Power Supply + ESC Super_S BS06D 4 in 1 Blheli_S for RC Drone Quadcopter
Happymodel 6A/10A(5sec)、Mounthole : 16mm
コイツで、Blushless が飛んでくれると、簡単でいいのですけどねぇ。
2S ですので、最大電流値に注意。なんといっても、現状2Sでは最安クラスです。
Happymodel Toad88 90mm の20A-ESC を換装して、これにするつもりです。
その為にも、根拠になる最大電流値を計測したいです。
New Mini 2-3s 4 In 1 20A ESC BLHeli_S ESC Speed controller board for mini flytower OPTO Supports Oneshot125 and Multishot DSHOT
https://www.aliexpress.com/item/New-Mini-ESC-Speed-controller-board-2-3s-for-mini-flytower-OPTO-Supports-Oneshot125-and/32814632747.html?spm=a2g0s.9042311.0.0.BzPQOO
未着：2S-3S , 20A/??A(??sec)
DC-DC Step up, 、いわゆるBEC
Step Up Power Spply Module 2A 2V-24V DC-DC Booster Power Module
これ、テストで既に２個ダイオードが燃えてます。２個不良という事はありえない？
出力が、７．４Ｖリポでは、ステップアップせず、う～ん。
ＳＳ３２という３Ａのダイオード。
DC-DC Step down, Back order行ｗ、いわゆるBEC
Mini DC Adjustable Power Supply Buck Module Step Down Module
’
3 Digit Red Blue LED Display Voltage Current Meter ( DC 0 - 100V / 50A )
Current Meter , Shunt が必要だったｗ
FL - 2 Current Transformer - BLACK AND GOLDEN 212176501
50A 75mV National Standard DC Diverter：到着待
https://www.gearbest.com/testers-detectors/pp_679400.html
1PCS FL-2 50A 75MV DC Current Shunt Resistor For Ampere Panel Meter ：売切れ
https://www.banggood.com/1PCS-FL-2-50A-75MV-DC-Current-Shunt-Resistor-For-Ampere-Panel-Meter-p-72392.html?rmmds=search&cur_warehouse=CN
Shunt 付きのも売っていますので、これから買う方はは、Shunt付が良いです。
最大：６Ａは測りたいが、１０Ａ品は高いか、売切れ、１００ｍＡ分解能があれば十分
ESC の能力的に、６Ａ、１０Ａ、１２Ａ、２０Ａ、３０Ａ品が、入手予定含めてあるので、
５０Ａレンジは、妥協点。
1S-FC&ESC 一体品は、ESC 5A,Peak 6A、
Boldclash の菱形一体型は、1S-ESC3Aだったりするので、5Aで大丈夫なのでしょうねぇ。
Fusion X3 F3+OSD 1S Brushless Flight Control Board DHOST 4 in 1 ESC For FPV Drone RC Hexacopter Multicopter
https://www.aliexpress.com/item/Fusion-X3-F3-OSD-1S-Brushless-Flight-Control-Board-DHOST-4-in-1-ESC-For-FPV/32849120639.html?spm=a2g0s.9042311.0.0.kO0ozs
ツイスト線を用意して、Shunt の代わりに使用しました。
別な確認方法としては、黄線：トリマー抵抗：太い方の黒線で、電流表示が出ます。
細い線：電源
赤：ＶＣＣ１、黒：ＧＮＤ１
太い線：計測側
赤：ＶＣＣ２＆負荷側＋、黒：ＧＮＤ２、黄：Ａｍｐａｒｅ
黄色は、Shunt を介して接続します。GNDと、SHUNTの後に、黄線
Shuntで分圧した、微小電圧を、電流値として計測します。
ＧＮＤ２ ： ＳＨＵＮＴ ： 黄接続点 ： 負荷側－
遅れて手配した、DC-50A-75mV Shunt 到着しました。(04-Apr-2018)
電気部品なので、大きいとは思っていましたが、
現物目の当たりにすると、デカイ、重たい、ですねぇ。
【結局、用意出来た物、出来そうな物】 30-MAR-2018
＜Bulushless Motor＞
1102
OCDAY BR1102 8000KV 1-3S , 赤缶4個
Eachine 1102 11500KV 1-2S , 青缶8個、赤缶との違いは不明
1103
Mitoot R1103 7800kv 2-3s , 8個
EaglePower SA1103 Lite 1103 8000KV 2-3S , 12個
Makerfire D1103 10000KV 2S-3S , 8個
1104
SPC MAKER S1104 7500KV 2S-3S , 4個
Mitoot R1104 7500KV 1S-2S , 8個
1106
Mitoot R1106 7500KV 2S-3S ? , 8個
2205
RACERSTAR BR2205 2300KV 2S-4S , 4個
’
<Propeller>
2230 , 2 blade , ABS , LKTR
'
2035 , 5 blade , ABS , SPC MAKER
1835 , 5 blade , ABS , SKYSTARS
1735 , 5 blade , ABS , DYS ELF
'
2035L,4 blade , ABS , EMAX AVAN
2035 , 4 blade , ABS , GEMFAN?
1735 , 4 blade , ABS , GEMFAN?
1535 , 4 blade , ABS , Makerfire
1535 , 4 blade , ABS , Racerstar
'
2030 , 3 blade , ABS , DYS ,XT20303
1935 , 3 blade , ABS , kingkong
1630 , 3 blade , ABS , DYS?
'
5042,3 blade , 3 blade , RACERSTAR ?
FC5045,3 blade , FCMODEL
T5046C,3 blade , CYCLONE/dalprop
<ESC：単体>
Furibee,2S～6S , 30A , BEC：none , 4個
EMAX,1S～3S , 12A , BEC:5V1A , 5個
EMAX,2S～3S , 12A , BEC:5V1A , 1個
<ESC：2 in 1>
TeenyCube , 2S , 6A/10A(10sec) , BEC：none , DC-DC step down conveter：5V1A
<ESC：4 in 1 or All in 1>
FULL SPEED ,2S-4S , 20A/25A(10sec) , BEC:none
Mini 20A , 2S-3S , 20A / ??(??sec)
Makerfire ,2S , 10A,SP SPRING?
SPC MAKER , 2S , 10A,SP SPRING?
Super_S , 2S , 6A/10A(5sec)
Teeny , 1S , 6A / 7A(5sec)
Fusion X3 , 1S , 5A / 6A(3sec)
<FC>
Diatone ,F3 OMNIBUS , 2S-6S , 2個
Makerfire , F3 OMNIBUS , 2S
SPC MAKER , F3 OMNIBUS , 2S
FULL SPPED , F3 OMNIBUS , 2S-4S
Super_S , F3 OMNIBUS , 2S , 2個
TeenyCube , F3 OMNIBUS , 2S-4S??
Teeeny1S , F3 OMNIBUS , 1S
Fusion X3 , F3 OMNIBUS , 1S , 2個
CC3D EVO , Libre pilot / BetaFPV , 5V
CC3D ATOM, Libre pilot / BetaFPV , 5V
'
SP RACING F3 EVO Brush V2.0
'
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
【テスト１-1S】 [写真]
Servo ESC tester A / B を使い、各プロペラ毎の
０％、５０％、１００％、電流値を計測する。
SA1103 Lite 8000KV が、回るか、どれ位のThrustが出るのかも興味の対象。
Tester ⇒ ESC ⇒ Mortor
↑ ↑
1S-Lipo:3.7V
'
Servotester / Lipo 3.7V25C500mAh：満充電にする
プロペラ取付：下向に力が掛かる様に、逆取付
Trust/PULL：下向きの力を、Digital Scale で計測
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Eachine 1102/11500KV , non A/ 0g A/ 0g A/ 0g
Eachine 1102/11500KV , 2230-2 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 1835-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 1735-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035L-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1735-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1535-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1535-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 2030-3 A/ g A/ g A/ g
Eachine 1102/11500KV , 1935-3 A/ g A/ g A/ g
Eachine 1102/11500KV , 1630-3 A/ g A/ g A/ g
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
OCDAY BR1102/8000KV , non A/ 0g A/ 0g A/ 0g
OCDAY BR1102/8000KV , 2230-2
OCDAY BR1102/8000KV , 2035-5
OCDAY BR1102/8000KV , 1835-5
OCDAY BR1102/8000KV , 1735-5
OCDAY BR1102/8000KV , 2035L-4
OCDAY BR1102/8000KV , 2035-4
OCDAY BR1102/8000KV , 1735-4
OCDAY BR1102/8000KV , 1535-4
OCDAY BR1102/8000KV , 1535-4
OCDAY BR1102/8000KV , 2030-3
OCDAY BR1102/8000KV , 1935-3
OCDAY BR1102/8000KV , 1630-3 '
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1103/7800KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1103/7800KV , 2230-2
Mitoot R1103/7800KV , 2035-5
Mitoot R1103/7800KV , 1835-5
Mitoot R1103/7800KV , 1735-5
Mitoot R1103/7800KV , 2035L-4
Mitoot R1103/7800KV , 2035-4
Mitoot R1103/7800KV , 1735-4
Mitoot R1103/7800KV , 1535-4
Mitoot R1103/7800KV , 1535-4
Mitoot R1103/7800KV , 2030-3
Mitoot R1103/7800KV , 1935-3
Mitoot R1103/7800KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
EaglePower SA1103 Lite 1103/8000KV , non A/ 0g A/ 0g A/ 0g
EaglePower SA1103 Lite 1103/8000KV , 2230-2
EaglePower SA1103 Lite 1103/8000KV , 2035-5
EaglePower SA1103 Lite 1103/8000KV , 1835-5
EaglePower SA1103 Lite 1103/8000KV , 1735-5
EaglePower SA1103 Lite 1103/8000KV , 2035L-4
EaglePower SA1103 Lite 1103/8000KV , 2035-4
EaglePower SA1103 Lite 1103/8000KV , 1735-4
EaglePower SA1103 Lite 1103/8000KV , 1535-4
EaglePower SA1103 Lite 1103/8000KV , 1535-4
EaglePower SA1103 Lite 1103/8000KV , 2030-3
EaglePower SA1103 Lite 1103/8000KV , 1935-3
EaglePower SA1103 Lite 1103/8000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Makerfire D1103/10000KV , non A/ 0g A/ 0g A/ 0g
Makerfire D1103/10000KV , 2230-2
Makerfire D1103/10000KV , 2035-5
Makerfire D1103/10000KV , 1835-5
Makerfire D1103/10000KV , 1735-5
Makerfire D1103/10000KV , 2035L-4
Makerfire D1103/10000KV , 2035-4
Makerfire D1103/10000KV , 1735-4
Makerfire D1103/10000KV , 1535-4
Makerfire D1103/10000KV , 1535-4
Makerfire D1103/10000KV , 2030-3
Makerfire D1103/10000KV , 1935-3
Makerfire D1103/10000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
SPC MAKER S1104/7500KV , non A/ 0g A/ 0g A/ 0g
SPC MAKER S1104/7500KV , 2230-2
SPC MAKER S1104/7500KV , 2035-5
SPC MAKER S1104/7500KV , 1835-5
SPC MAKER S1104/7500KV , 1735-5
SPC MAKER S1104/7500KV , 2035L-4
SPC MAKER S1104/7500KV , 2035-4
SPC MAKER S1104/7500KV , 1735-4
SPC MAKER S1104/7500KV , 1535-4
SPC MAKER S1104/7500KV , 1535-4
SPC MAKER S1104/7500KV , 2030-3
SPC MAKER S1104/7500KV , 1935-3
SPC MAKER S1104/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1104/7500KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1104/7500KV , 2230-2
Mitoot R1104/7500KV , 2035-5
Mitoot R1104/7500KV , 1835-5
Mitoot R1104/7500KV , 1735-5
Mitoot R1104/7500KV , 2035L-4
Mitoot R1104/7500KV , 2035-4
Mitoot R1104/7500KV , 1735-4
Mitoot R1104/7500KV , 1535-4
Mitoot R1104/7500KV , 1535-4
Mitoot R1104/7500KV , 2030-3
Mitoot R1104/7500KV , 1935-3
Mitoot R1104/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1106/7500KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1106/7500KV , 2230-2
Mitoot R1106/7500KV , 2035-5
Mitoot R1106/7500KV , 1835-5
Mitoot R1106/7500KV , 1735-5
Mitoot R1106/7500KV , 2035L-4
Mitoot R1106/7500KV , 2035-4
Mitoot R1106/7500KV , 1735-4
Mitoot R1106/7500KV , 1535-4
Mitoot R1106/7500KV , 1535-4
Mitoot R1106/7500KV , 2030-3
Mitoot R1106/7500KV , 1935-3
Mitoot R1106/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
【テスト１-2S】 [写真]
Servo ESC tester A / B を使い、各プロペラ毎の
０％、５０％、１００％、電流値を計測する。
Tester ⇒ ESC ⇒ Mortor
←ESC-BEC:5V
↑
2S-Lipo:7.4V
'
Servotester / Lipo 7.4V25C1300mAh：満充電にする
プロペラ取付：下向に力が掛かる様に、逆取付
Trust/PULL：下向きの力を、Digital Scale で計測
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Eachine 1102/11500KV , non A/ 0g A/ 0g A/ 0g
Eachine 1102/11500KV , 2230-2 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 1835-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 1735-5 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035L-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 2035-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1735-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1535-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 1535-4 A/ g A/ g A/ g
Eachine 1102/11500KV , 2030-3 A/ g A/ g A/ g
Eachine 1102/11500KV , 1935-3 A/ g A/ g A/ g
Eachine 1102/11500KV , 1630-3 A/ g A/ g A/ g
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
OCDAY BR1102/8000KV , non A/ 0g A/ 0g A/ 0g
OCDAY BR1102/8000KV , 2230-2
OCDAY BR1102/8000KV , 2035-5
OCDAY BR1102/8000KV , 1835-5
OCDAY BR1102/8000KV , 1735-5
OCDAY BR1102/8000KV , 2035L-4
OCDAY BR1102/8000KV , 2035-4
OCDAY BR1102/8000KV , 1735-4
OCDAY BR1102/8000KV , 1535-4
OCDAY BR1102/8000KV , 1535-4
OCDAY BR1102/8000KV , 2030-3
OCDAY BR1102/8000KV , 1935-3
OCDAY BR1102/8000KV , 1630-3 '
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1103/8000KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1103/8000KV , 2230-2
Mitoot R1103/8000KV , 2035-5
Mitoot R1103/8000KV , 1835-5
Mitoot R1103/8000KV , 1735-5
Mitoot R1103/8000KV , 2035L-4
Mitoot R1103/8000KV , 2035-4
Mitoot R1103/8000KV , 1735-4
Mitoot R1103/8000KV , 1535-4
Mitoot R1103/8000KV , 1535-4
Mitoot R1103/8000KV , 2030-3
Mitoot R1103/8000KV , 1935-3
Mitoot R1103/8000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
EaglePower SA1103 Lite 1103/8000KV , non A/ 0g A/ 0g A/ 0g
EaglePower SA1103 Lite 1103/8000KV , 2230-2
EaglePower SA1103 Lite 1103/8000KV , 2035-5
EaglePower SA1103 Lite 1103/8000KV , 1835-5
EaglePower SA1103 Lite 1103/8000KV , 1735-5
EaglePower SA1103 Lite 1103/8000KV , 2035L-4
EaglePower SA1103 Lite 1103/8000KV , 2035-4
EaglePower SA1103 Lite 1103/8000KV , 1735-4
EaglePower SA1103 Lite 1103/8000KV , 1535-4
EaglePower SA1103 Lite 1103/8000KV , 1535-4
EaglePower SA1103 Lite 1103/8000KV , 2030-3
EaglePower SA1103 Lite 1103/8000KV , 1935-3
EaglePower SA1103 Lite 1103/8000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Makerfire D1103/10000KV , non A/ 0g A/ 0g A/ 0g
Makerfire D1103/10000KV , 2230-2
Makerfire D1103/10000KV , 2035-5
Makerfire D1103/10000KV , 1835-5
Makerfire D1103/10000KV , 1735-5
Makerfire D1103/10000KV , 2035L-4
Makerfire D1103/10000KV , 2035-4
Makerfire D1103/10000KV , 1735-4
Makerfire D1103/10000KV , 1535-4
Makerfire D1103/10000KV , 1535-4
Makerfire D1103/10000KV , 2030-3
Makerfire D1103/10000KV , 1935-3
Makerfire D1103/10000KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
SPC MAKER S1104/7500KV , non A/ 0g A/ 0g A/ 0g
SPC MAKER S1104/7500KV , 2230-2
SPC MAKER S1104/7500KV , 2035-5
SPC MAKER S1104/7500KV , 1835-5
SPC MAKER S1104/7500KV , 1735-5
SPC MAKER S1104/7500KV , 2035L-4
SPC MAKER S1104/7500KV , 2035-4
SPC MAKER S1104/7500KV , 1735-4
SPC MAKER S1104/7500KV , 1535-4
SPC MAKER S1104/7500KV , 1535-4
SPC MAKER S1104/7500KV , 2030-3
SPC MAKER S1104/7500KV , 1935-3
SPC MAKER S1104/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1104/7500KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1104/7500KV , 2230-2
Mitoot R1104/7500KV , 2035-5
Mitoot R1104/7500KV , 1835-5
Mitoot R1104/7500KV , 1735-5
Mitoot R1104/7500KV , 2035L-4
Mitoot R1104/7500KV , 2035-4
Mitoot R1104/7500KV , 1735-4
Mitoot R1104/7500KV , 1535-4
Mitoot R1104/7500KV , 1535-4
Mitoot R1104/7500KV , 2030-3
Mitoot R1104/7500KV , 1935-3
Mitoot R1104/7500KV , 1630-3
―――――――――――――――――――――――――――――――――――――――――――――――――――――――――――
ESC:EMAX,1S～3S , 12A , BEC:5V1A , 0% 50% 100%
Mitoot R1106/7500KV , non A/ 0g A/ 0g A/ 0g
Mitoot R1106/7500KV , 2230-2
Mitoot R1106/7500KV , 2035-5
Mitoot R1106/7500KV , 1835-5
Mitoot R1106/7500KV , 1735-5
Mitoot R1106/7500KV , 2035L-4
Mitoot R1106/7500KV , 2035-4
Mitoot R1106/7500KV , 1735-4
Mitoot R1106/7500KV , 1535-4
Mitoot R1106/7500KV , 1535-4
Mitoot R1106/7500KV , 2030-3
Mitoot R1106/7500KV , 1935-3
Mitoot R1106/7500KV , 1630-3
’
DIY Practical Dual 0.28 inch 3 Digit Red Blue LED Display Voltage Current Meter ( DC 0 - 100V / 50A )
https://www.gearbest.com/development-boards/pp_136564.html
● Operating voltage: DC 4.5 - 30V
● Measure voltage: DC 0 - 100V
● Minimum resolution(V): 0.1V ←違っている、 0.01V
● Measure current: 50A (direct measurement, extra shunt needed)
● Minimum resolution(A): 0.01A ←違っている、 0.1A 、裏の半固定は、表示電流値調整用
● Operating current: Less than 20mA
● Display: 0.28 inch LED 3-digital tube
● Display color: Red and blue (two-color display)
● Dimensions: 48 x 29 x 21mm
● Mounting cutout: 45.5 x 26.5mm
● Refresh rate: about 500mS / times
● Measure accuracy: 1 percent (+/- 1 digit)
● Operating temperature: -10 - 65 degrees
● Perfect for DIY projects / automotive / electric cars / motorcycles battery monitoring or other products voltage current measurement
