トイ　クワッド　に嵌った。：SPC MAKER SPC 80A 80mm Micro Brushless FPV Racing Drone

1月 12, 2018

トイ　クワッド　に嵌った。：SPC MAKER SPC 80A 80mm Micro Brushless FPV Racing Drone - BNF 機体整備編

SPC MAKER SPC 80A 80mm Micro Brushless FPV Racing Drone - BNF - WITH FUTABA RECEIVER COLORMIX

こちらも、機体整備は必要なので、何をする前に、電源入れても大丈夫そうであれば、
’
⓪　 Beta Flight ⇒ CLI で、ダンプを取って、ファイルとして保存。
⓪’　Beta Flight ⇒　各画面のスクリーンショットを、ファイルとして、保存。
此処まで済、ＢＦ経由で、モーターが回る処まで確認。
レシーバー（ＦＡＨＳＳ）を交換しないと、T8SG / タラコでバインドできないので、
面倒ですが、レシーバー交換からとなります。
’
丁度、drone4 さんが
Diatone 2018 GT-R90 FPV Racing RC Drone 完全レビュー♪③ 【機体整備編】
というのを、書いて下さったので、これを参考にすすめましょう。
’
先ずは、drone4 さんのブログをどうぞ。
Diatone 2018 GT-R90 FPV Racing RC Drone 完全レビュー♪③ 【機体整備編】
https://drone4.blog.fc2.com/blog-entry-547.html
’
SPC MAKER SPC 80A に適用するために、drone4 さんが書いてくださっている事を
なぞってみたいと思います。
①受信機の設置：BNF なので、FUTABA RECEIVER が搭載済み、
　　　　　　　　　　　　受信機が違う事もありますが、Firmwareの書換は、不明に付き保留
　　Firmware書換などで、基板に半田付けしたくない方は、
　　⇒スルーホール　テストクリップ、スルーホール　テストワイヤ等で、検索してみてください。
　　　スルーホール・テストクリップ(0.6mm～1.1mm) 5個セット
　　　スルホール用テストワイヤ　ＴＰ－２００　（１０本入）
　　　スルホール用テストワイヤ　ＴＴ－２００　（１０本入）
　　　極細マイクロテストクリップ（0.2mm～0.5mm）【黒】
　　　テストクリップ（フッククリップ）　ＴＡ１３９
　　　バルーン型が、見つからないなぁ。（ワイヤーが膨らむタイプ：医療用のステントの様な奴）　
②受信機の配線
　　配線を確認してみます。（写真）
③ブザーの設置：ブザーは付いていないかどうか、確認の上で、無ければ取り付けます。
　　大きいし、基板になっていませんが、繋げば、ピーと音がします。（写真）
　　アクティブ磁気ブザー，SODIAL(R) 10ｘ5Vアクティブブザー
　　こっちは、圧電スピーカーなので、使えません。
　　電磁ブザー，SODIAL(R) 連続電子ブザー2ピンDC3/5V - 9×4.2ミリメートル
　　基板になっている物は、ちょっと御高いです。
　　足は切り飛ばして、熱収縮チューブを、入れた後で、半田をします。
　　熱収縮チューブ：シュリンクチューブ等で、検索できます。
④アンテナ線誘導用、アンテナパイプ、アンテナマウント

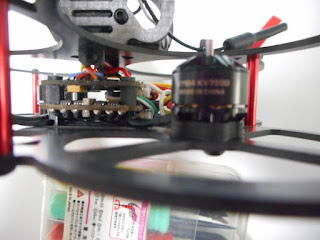

⑤モーター配線、配線の向き、プロペラとのクリアランスの確認　（写真）
⑥バッテリー滑り止め、バッテリー保護　（写真）
　　ホームセンターで巻いて売って居る、メッシュの滑り止めが
　　使えるかどうかは、要確認です。
　　SPC 80A は、専用バッテリーバンドで、バッテリーが固定されています。
⑦AIO カメラの配線、配線の向き　（写真）

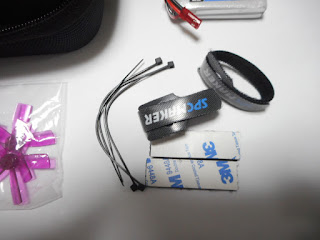

⑧タイラップ：コードバンド：結束バンド処理が必要な部分　（写真）
　　細い結束バンドは、１００均、ホームセンターなどでも購入可能です。
　　黒：屋外用途にも可能な物
　　白、半透明：屋内用、日差しで、脆くなります。

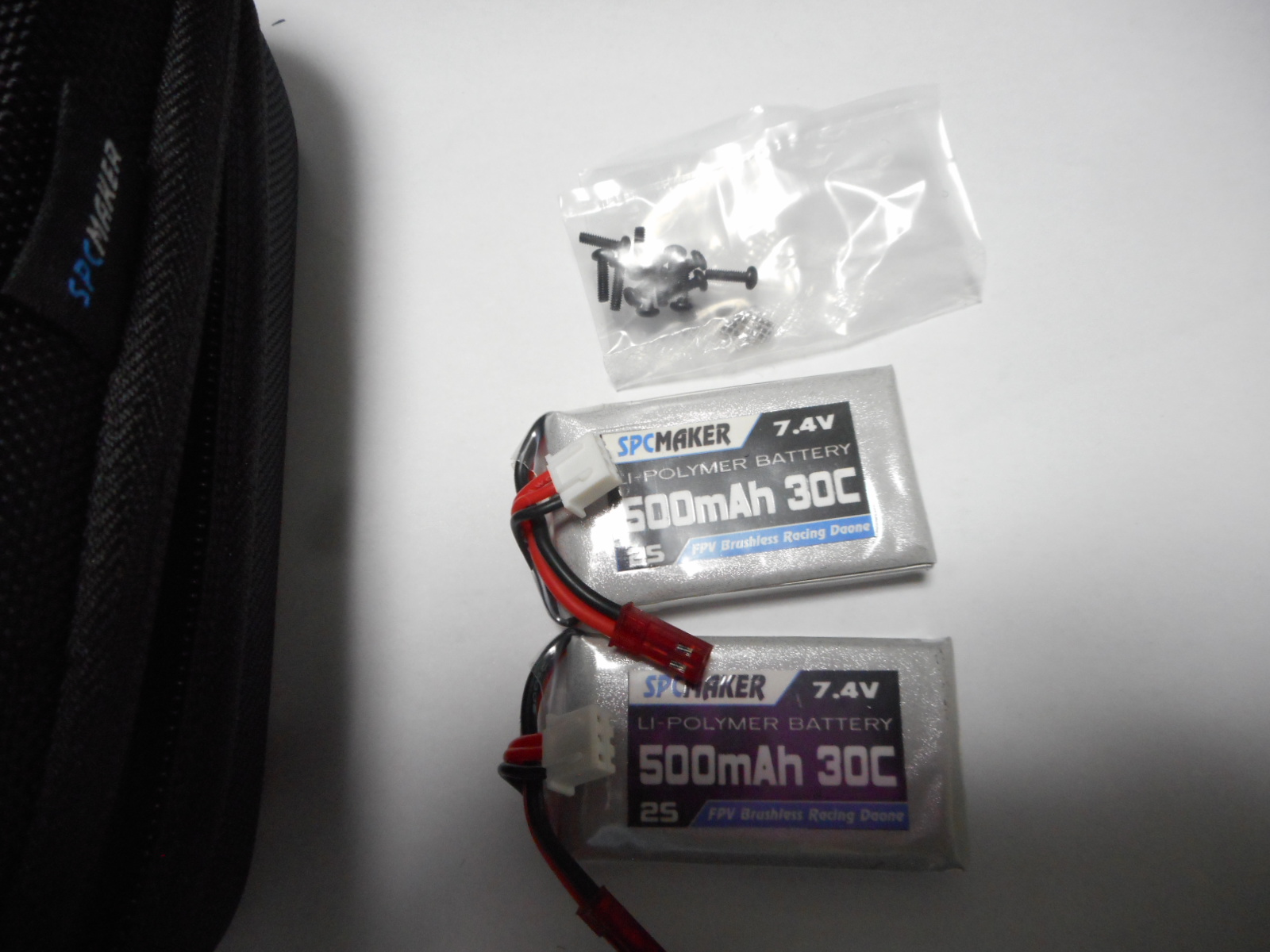

【着荷姿】
　　かっこいいソケースに、機体が、ウレタンで、がっちり固定されています。
　　取り出すのに、両手が必要。
